春兰KFR-72LW/VH1d柜式空调器，开机后不制冷，室外风机运行但压缩机不工作。
测量压缩机引线供电端子电压为交流0V，原因为室外机的交流接触器没有吸合，测量交流接触器的线圈电压也为交流0V，检查室外机主板压缩机控制输出端（即主板上接交流接触器的端子）电压为交流0V。
使用万用表直流电压挡，测量插座上压缩机继电器控制引线电压为12V，而室外风机引线电压为0.7V左右。将室外风机与压缩机控制引线直接短接，压缩机运行，说明室外机主板和压缩机正常，故障点在室内机主板。
到室内机检查，测量主板上连接室外机引线插座的压缩机控制引线仍为直流12V，排除室内外机连接线故障，用万用表测量反相驱动器输入端电压为直流5V，说明CPU输出正常，故障原因为反相驱动器损坏。
1．室内机主板和室外机主板外观图
本例空调器电控系统共有3块电路板：室内机显示板、室内机主板、室外机主板。主控CPU设计在室内机主澹顾趸刂菩藕庞蒀PU发出，经反相驱动器放大后通过插座和室内外机引线送到室外机主板，驱动压缩机继电器吸合，交流接触器线圈也得到供电，触点闭合为压缩机供电，压缩机开始工作。
2．室内机主板控制原理
板CPU和反相驱动器IC107（ULN2003）均使用贴片封装，功能和普通封装相同。工作时CPU57脚输出压缩机控制信号到反相驱动器IC107的⑦脚，经反相放大后由⑩脚输出，再经插座的6号引线去室外机主板驱动压缩机继电器，实际检查结果为反相驱动器的一组引脚（⑦脚和⑩脚）损坏。
3．代换方法

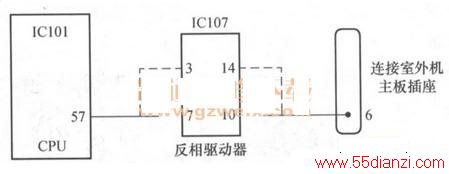

查看反相驱动器IC107的一组弓｝脚（③脚和14脚）空闲，决定将驱动压缩机继电器的工作改由③脚和14脚来完成，电路原理见下图。

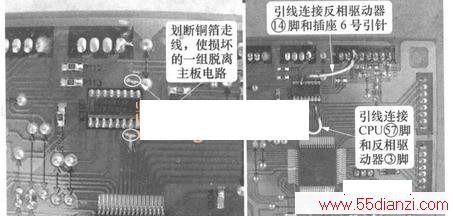

代换方法如下图所示，将⑦脚和⑩脚与主板连接的铜箔走线划断，使其脱离电路，使用一根引线连接CPU的57脚和反相驱动器的③脚，再使用一根引线连接反相驱动器14脚和插座的6号引针。改好线路后上电试机，压缩机运行，制冷恢复正常。
