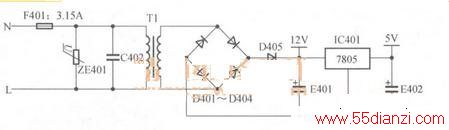

海信KFR-25GW空调器，上电后无反应，整机不工作，下图所示为电源电路原理图。
1．用手扳动导风板至中间位置后通电试机
观察导风板，如果导风板能自动关闭，说明主板直流12V、5V供电正常，且CPU三要素电路工作正常；如果导风板不动，则说明主板直流12V、5V供电不正常或者空调器没有工作电源，也有可能为CPU三要素电路故障。
2．测量空调器工作电源
使用万用表交流电压挡测量空调器的插座电压，如果为交流0V，则说明空调器没有供电，主要检查用户的空气开关（又称低压断路器）、空调器插座等，检查故障并排除；如果为交流220V，则说明供电正常。
3．用万用表电阻挡测量空调器插头L、N阻值
由于变压器初级绕组与交流220V电源并联，所以测量插头L、N阻值相当于测量变压器初级绕组阻值。如果测得阻值为300Ω左右，则说明变压器初级绕组和保险管正常，重点检查电源电路；如果阻值为无穷大，则需要重点检查变压器初级绕组和保险管。
4．测量保险管和变压器初级绕组阻值
取下室内机外壳，抽出主板。首先查看保险管，如果玻璃管发黑，则说明已损坏；如果外观正常且内部熔丝没有熔断，则可以说明正常（最好用万用表测量确定）。最后用万用表电阻挡测量变压器初级绕组阻值，测量时应将变压器初级插头从主板上拔下单独测量，实测阻值为无穷大，则说明变压器损坏，更换变压器即可排除故障；如果阻值正常（为300～700Ω），应当检查电源线。
5．更换变压器试机
更换新变压器，使用万用表电阻挡测量插头阻值为变压器初级绕组阻值，空调器通上电源，导风板能自动关闭，说明主板直流5V电压正常，CPU已经工作。
6．遥控开机
将遥控器调到制冷模式开机，室内风机运行不正常。观察扇叶，转速很缓慢且为反方向运转，并且电机有很强的电流“嗡嗡”声，使用万用表交流电压挡测量室内风机插头工作电压为交流140V左右，说明CPU已输出转速控制信号。转速缓慢且反方向运转说明过零检测电路出现故障，导致CPU控制光耦可控硅导通时未在零点附近。
7．测量待机电流
空调器上电但不开机，使用万用表电流挡测量待机电流，正常值接近0A，实测待机电流为0.2A，且手摸变压器烫手，判断电源电路或负载有短路故障；综合考虑室内风机运行也不正常，应重点检查整流电路。
8．测量整流二极管
使用万用表二极管挡，逐个测量整流电路的4个整流二极管，检测到板号为D401的二极管正反向结果均接近0mv，而正常时正向导通，反向为无穷大，实测结果说明D401己击穿短路。
更换整流二极管，再次上电后测量待机电流仅0.029A，开机后室内风机运行正常，空调器恢复制冷。
