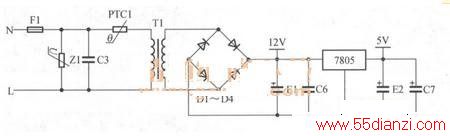

科龙KFR-26GW/N2F空调器因主板损坏,更换后上电试机整机不工作,导风板不能自动复位,测量空调器插头阻值无穷大,插座交流220V电压正常。下图所示为电源电路原理图。
1.万用表电阻挡测量变压器初级绕组阻值
测量阻值结果为488Ω,说明变压器正常。
2.测量电源插头L、N端子在主板上的引线阻值
使用万用表电阻挡,目的是为了判断电源线是否正常。电源线正常时阻值为0Ω;如阻值为无穷大,说明电源线损坏。本例实测结果说明电源线正常。
3.测量压缩机继电器两个端子引线与保险管阻值
两个端子的引线分别为电源L引线和压缩机引线,主板供电所需的电源相线(L线)就是由压缩机继电器端子上引入的。使用万用表电阻挡测量时,电源L引线与保险管之间阻值应为0Ω,压缩机引线与保险管之间阻值应为无穷大。
维修措施:互调压缩机继电器上压缩机引线与电源L引线的位置。再次测量电源插头L、N阻值,为589Ω(新增加的约100Ω为PTC电阻阻值),在正常范围内。
