首先测量电源电压240V属于正常范围值；开机检测内风机运转正常，导风板风向可调，测量室内机接线端子开机时L、N端有交流输出，但是持续不到1分钟就断电了，N与SI之间的信号电压直流24V没有变化，说明内外机没有形成通讯；此机型的通讯协议时间是3分钟，即3分钟内如果内外机不能有效通讯，内机便停止向外机供电。
此机使用的遥控器没有传感器切换键无法进行故障自检，决定先从通讯故障入手维修。将内外机的信号线更换成屏蔽线再开机检测信号电压在0V-24V 之间变化，并且L、N 端一直有交流输出，这样就说明整机通讯正常了。
但是外机风机和压机还是不能运转，采取强制运行，外机风机工作压机不工作。检查外机直流电压300V、5V、15V都正常，怀疑模块可能坏了。模块上有模块体，外机主控芯片，电流检测，电压检测，传感器电路等。模块上的LED灯每隔3秒左右闪3次，故障代码手册中并没有针对这个机型的LED灯的闪亮说明，在手册中查到关于其他机型对于这个灯的说明，作为参照初步判断可能是传感器的故障。拔下外机传感器的插排，包括压机排气温度，冷凝器温度，室外机环境温度3个传感器，测量阻值都在正常范围值（25度时压机排气温度传感器50K左右，冷凝器温度传感器和室外机环境温度传感器都是5K左右）。

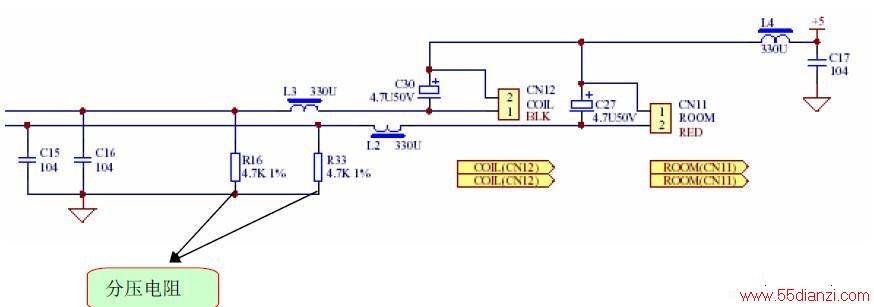

为了进一步确认，在空调通电状态下测量传感器电压，发现压机排气温度传感器两端电压都是直流5V，这样空调会误判压机排气温度过高而停机保护；因为已经检测到阻值正常了，根据传感器电路分析认为电路中存在开路的地方，检查结果是分压电阻开路导致空调出现故障，更换后故障排除。
