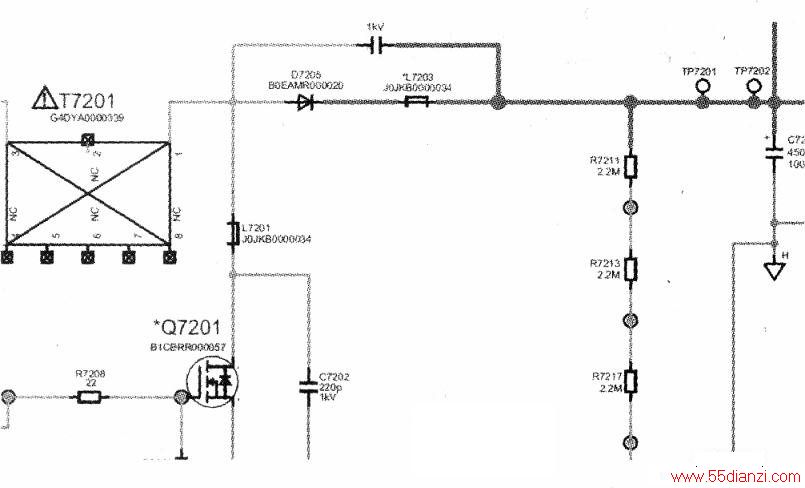

先测量此机电源板输出电压,结果发现输出的电压有波动现象。怀疑是电源板有问题。由于输出电压都在波动,接下来测量交流220V电压正常,再往下测量发现PFC的390V电压不到280V。该电路的原理是当Q7201导通时,T7201充磁,当Q7201截止时,电源的300V和T7201上的电压叠加经D7205整流一起加到C7212上(见下图)。本例检查发现C7212(450V/lOOlxF)有漏电现象,换新问题解决。
