该机可以进行AV切换,且切换显示正常,蓝屏无图声,AV1和AV2均无效。

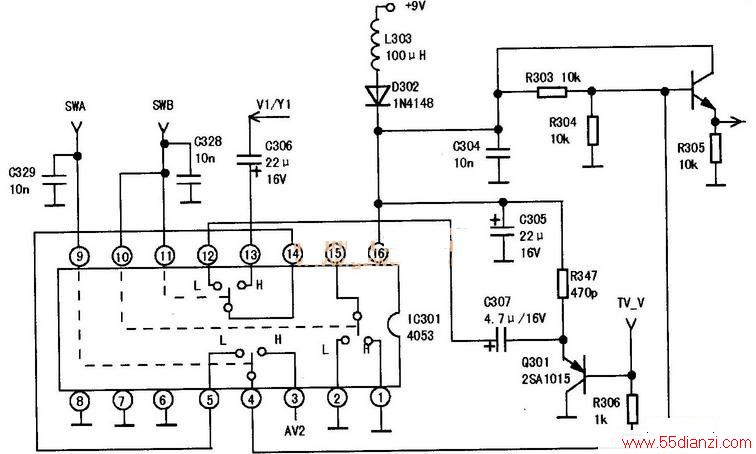

该机型属创维6D91机芯,下载图纸仔细研究,AV1和AV2经过4053之后送往解码IC的54脚,查S端子的V路不通,搭线短接还是不行。查4053的⑨脚电压为1V、11脚电压为1.4V,这两个电压都不对。逆向查来自芯片L1117的20脚和21脚电压不正常,估计此IC不良。由于时间来不及,决定改动电路。将L1117的20脚处理干净,在4053的⑨脚外接一根导线至5V电源处,试机正常!考虑供电电流,最后在导线处串接一只500Ω电阻!相关电路见下图。
