经查该机行管V403击穿，其c、e极间阻值为3Ω。用假负载检查开关电源正常，查行逆程电容正常。无奈只好用一只高清行管J6920上机，通电，电源指示灯亮，但仍无光栅，过了1分多种，电源指示灯熄灭，经查行输出管V403再次击穿，散热板很热，根据经验判断行输出管V403是过流损坏。
首先，检查由行输出变压器提供直流电压负载，主要有场（±15V供电），视放（190V供电）。查场块和视放电路完好，各整流二极管及其滤波电容完好，怀疑故障在显像管、偏转线圈、高压包。再检查显像管和偏转线圈，将电路板装到另一台高清彩电上，故障仍旧，说明显像管、偏转线圈均正常，故障应是行输出变压器不良所致，可能是匝间短路。由于手上没有型号为BSC27-0122B的高清行输出变压器，得去30里以外的县城去买。

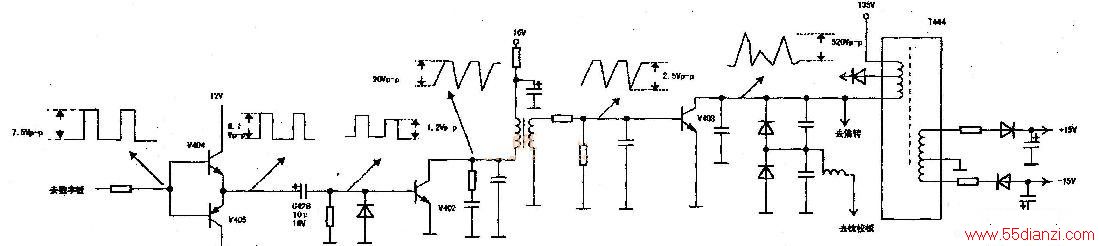

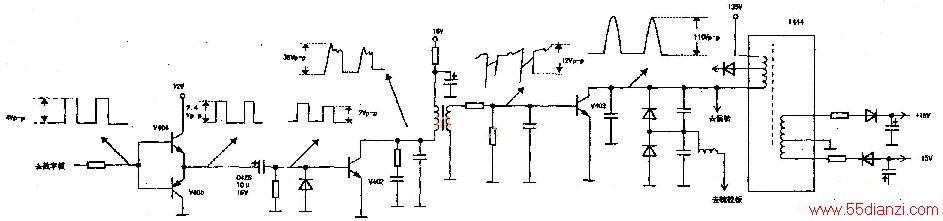

为了做到万无一失，又拿出“重武器”—示波器上阵，验证行输出变压器T444有无问题。用示波器监测有关点的波形，由于每次开机时间不能超过1分钟，故每测一个点波形后就得关机，以防再烧行输出管V403。最好先把示波器连接到被测点，然后开机，测完之后马上关机。依此类推，测完所有要监测点的波形如上图所示，正常时各对应点的波形如下图所示。
比较上图和下图相对应点波形：
1．行输出管V403集电极波形幅度为520Vp-p，是正常时的一半，波形形状有了改变，在一个周期（32μs）内两个波峰之间多了一个小波峰。行周期为32μs，正常，即行频没改变；
2.行输出管V403基极波形幅度为2.5Vp-p，是正常时的五分之一，波形形状改变，周期为32μs，正常；
3．行推动管V402的集电极波形幅度20Vp-p，比正常时少了16Vp-p，波形形状改变，周期正常；
4．行推动管V402的基极波形幅度为1.2Vp-p，比正常时少0.8Vp-p，形状变化不大，有毛刺存在，行周期为32μs，正常；
5.V404、V405的发射极（连在一起）波形幅度为6.1Vp-p，比正常时高了3.7Vp-p，波形形状变化不大，周期正常，为32μs;6.V404、V405的基极（连在一起）波形幅度为7.5Vp-p，比正常时高3.5Vp-p，波形形状变化不大，周期正常，为32μs。
根据行输出管V403基极波形幅度是正常时的五分之一且形状改变，诊断为行激励不足，使V403集电极波形幅度为正常时的一半，导致屏幕不能发光，出现无光栅V403发热，1分钟以后击穿的事故。
那么是什么原因导致行激励不足呢？根据V404、V405的发射极波形幅度为6.1Vp-p，而行管V402基极波形幅度为1.2Vp-p来分析，祸和电容C428嫌疑最大，原因有两个：1.C428失效，使C428两极波形幅度相差4.9Vp-p，正常时祸合电容两端波形幅应基本相同（相差不能超过0.5Vp-p）;2.C428失效，使V404、V405负载减轻，故V404、V405的基极、发射极波形幅度都比正常时升高，而行推动管V402基极的激励脉冲受阻，故幅度变小。
将祸合电容C428（10μF/16V）取下，外表正常，而用电容表一测，容量仅有0.1μF，可见确实为祸合电容C428不良，用一只10μF/25V电容上机，通电一切正常，此时再测各点波形，均恢复正常如下图所示，故障彻底排除。
小结：1．本例因藕合电容C428不良，导致行激励不足，出现的故障与众不同，无图像，无光栅、无屏显，行输出管发热，一分钟以后击穿此故障表现过程。与行输出变压器匝间短路十分相似；
2.藕合电容两端波形幅度基本相同，即藕合电容两端交流电压降很小，如果交流电压降较大，很可能是该电容不良（失效）;3．本例极易误判为行输出变压器匝间短路；而使用示波器就能辫别与非，如果没有示波器，就得去30里以外县城去买行输出变压器，回来上机才发现根本不是行输出变压器的问题，可谓费钱、费工、费时；故准备示波器检查行扫描电路故障可节约时间，并能降低器件损坏的概率。示波器是检修电视故障的最有力武器。
