海尔21F9K-T彩电黑屏无屏显

　　海尔21F9K-T型纯平彩电，采用超级芯片8823（掩膜号HAIER8823-V4.0），故障现象为黑屏，无屏显。接上信号，仍旧黑屏，无图像，伴音很小；关机瞬间，屏幕上出现一闪即逝的游戏图案。
　　

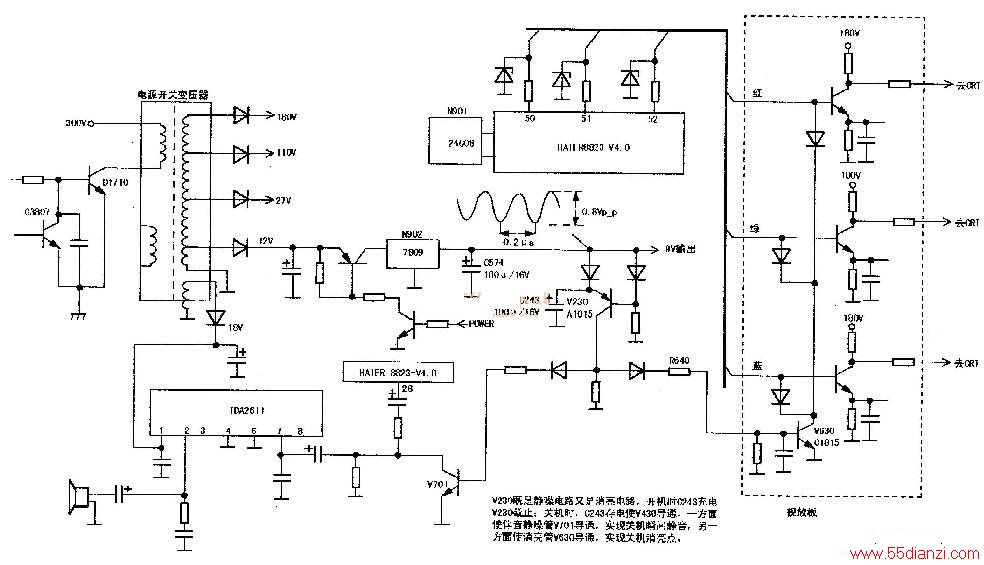

　　相关电路如下图所示，测三只视放管的集电极电压均为180V，显像管灯丝亮，场偏转线圈有“嗡嗡”声。分析：行、场工作正常，三只视放管截止是导致黑屏原因。那么三只视放管为什么截止呢？测三只视放管基极电压均不到1V，偏低；测8823的三基色输出脚50、51、52脚电压均不到1V，偏低。检查50、51、52脚到视放管基极的三个通道无损坏元件，测8823的所有供电脚电压均正常，更换存储器N901后试机故障仍旧。那么只有两种可能性：一是超级芯片8823损坏；一是视放板上的消亮三极管V630导通，把三只视放管基极和8823的50、51、52脚的电压拉低。按照先简后难的原则，先测消亮三极管V630的基极电压约0.6V（正常应为0V），说明V630已导通（正常应截止）。断开V630基极电阻R640试机，图像出现，说明确实是V630导通引起黑屏，无图像，超级芯片8823是好的。恢复R640，又黑屏了，V630基极电压在电视工作时为什么不消失呢？仔细检查，发现V630与静噪管V230有联系。测V230的电压：e极为8.6V、b极为8.2V、c极为8.8V，正常时c极电压应为0V，更奇怪的是即使V230击穿，c极电压应与e极电压相等（8.6V），为什么c极电压比e极电压还高呢？让人百思不得其解。
　　
　　可以确定，V230的集电极电压8.8V（电视工作时应为0v）是消亮三极管V630在电视工作时导通的根本原因，同时使伴音静噪三极管V701导通，将音频信号与地短路，只有很弱的音频信号到达功放块TDA2611的⑦脚，故有信号时黑屏、伴音很小。那么V230的集电极电压8.8V在电视工作时为什么会出现？为什么比发射极电压还高？检查以V230为核心的静噪电路，均正常；用示波器检查V230，发现基极有波形出现，正常不应该有波形。再测V230的9V供电，竟然有0.8Vp-p周期为0.2p、s（即频率为5MHz的正弦波），很明显是9V滤波电容C574（100μF/16V）不良，此时测9V直流电压为8.9V。取下C574，其外观良好，用电容表测量容量仅有15VF左右，用一只100μF/25V的电解电容上机，图像、屏显均出现，声音变得洪亮，把音量调小，一切正常，故障排除。此时再测9V电压，仍为8.9V不变，但没有0.8Vp-p的正弦波，静噪三极管V230的各脚电压：e极为8.4V、b极为8.2V、c极为0V，消亮三极管V630基极电压为0V，故V630截止。
　　
　　可见9V电源滤波电容C574不良，虽然直流电压没有降低，但9V电源却有0.8Vp一周期为0.2μs（即频率为5MHz）正弦纹波，该纹波不但使V230导通，而且还使集电极电压比发射极高。一方面使伴音静噪三极管V701导通，表现为伴音声太小；另一方面使V630导通，将三只视放管基极电压拉低，同时8823的50、51、52脚电压也被拉低，出现黑屏、无图像的故障，往往误判为8823损坏。
　　
　　小结：滤波电容不良，滤波电压不一定降低，电容不一定有皱皮、鼓顶、漏液现象，但电源中电容变质引起提供的直流电压中叠加了较高幅度的纹波，会出现意想不到的故障，故建议使用示波器直接测量直流电压的纹波进行判定，或直接替换直流供电电路中的滤波电容判定。
