此机试机发现背光闪烁。首先测量背光驱动电路的24V供电,在18V~24V之间波动,判断电源板有向题。一摘下电源板单独进行检修,强制启动后发现,在24V、12V电压空载时PFC电压为390V,而带载时PFC电压跌至350V,显然PFC电路有问题。检查PFC电路的相关元件,未发现异常。用其他电源板试机,背光不闪烁,图像正常,这说明故障还是在电源板上,转向怀疑24V或12V电路有故障。

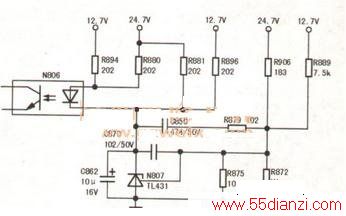

重点检查12V、24V电压的稳压电路,如下图所示,怀疑光电耦合器N806性能变差,代换后故障依旧。检查三端精密稳压器N807 M4310),发现板上未安装电容C862(10PF/16V ),补焊上C862后试机,故障排除。
