由故障现象可以初步判断故障在主芯片与DDR之间,因为在开机时CPU要和DDR进行数据通信,DDR在读写数据时需要锁定数据地址,而行地址的选通是由RAS控制,列地址的选通是由CAS决定.如果主芯片在对DDR进行读写操作时列地址无法确定,就会造成数据读写错误,从而形成花屏故障。

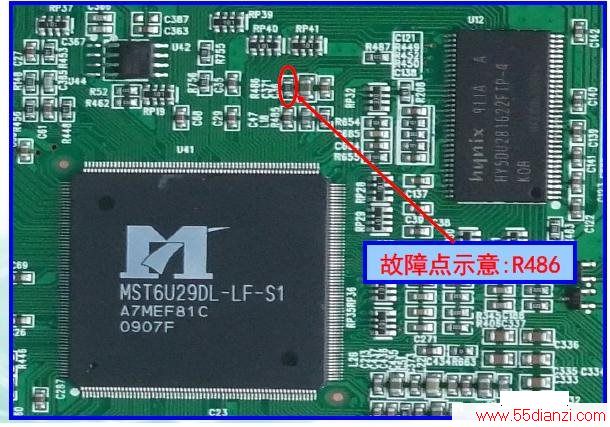

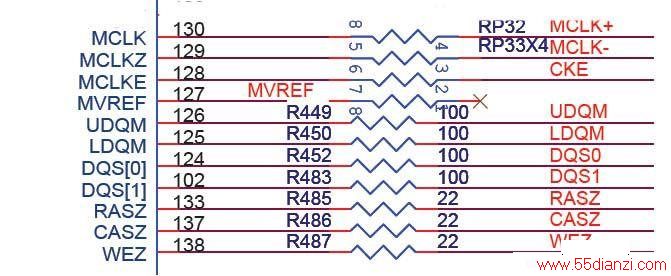

对此首先检查DDR与主芯片之间的连通性.将DDR拆下,检查每个引脚与主芯片之间的连通性.发现U12DDR的22脚(CAS列地址选通脉冲)对地阻值异常,检查发现电阻R486开路导致主芯片在读取DDR数据时,列地址选通信号丢失无法准确读取数据,造成数据错乱形成花屏(满屏竖条)故障,更换R486后故障排除。
