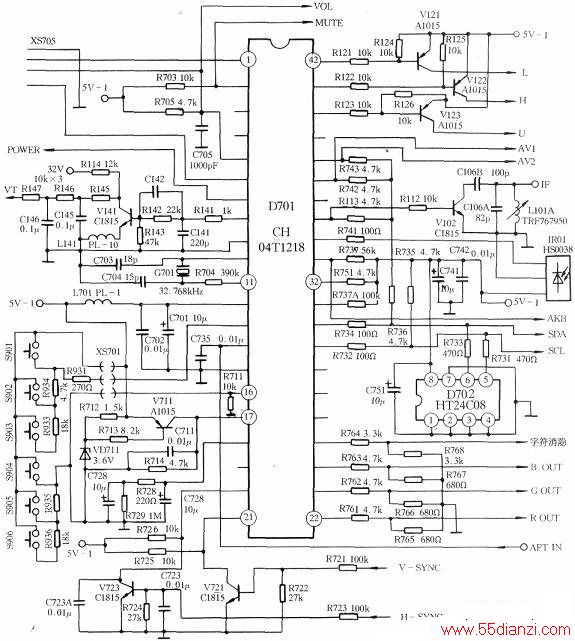

参阅下图,字符R、G、B三基色从D701(22)(23)(24)脚输出,分别经R761、R762、R763、C181、Cl 82、C183加到LA76832N(14)(15)(16)脚。正常情况下,无信号时字符消隐信号从D701(25)脚输出,经R764与R768分压得到2.1V电压,送至LA76832N(17)脚,同时,D701(24)脚输出高电平4.2V蓝色字符信号,屏幕显示蓝背景。接通信号,测(25)脚电压为0V,切断信号,屏幕出现雪花噪点。测(25)脚电压为4.2V,(24)脚电压也为4.2V正常,说明CPU已输出蓝色字符信号和字符消隐信号。继而测电阻R764左端为4.2V,右端为0.lV。查电阻R764,发现右端引脚断裂,更换R764(3.3kΩ),故障排除。
小结:字符消隐信号又称字符挖框或字符插入信号,该信号的作用是在图像中插入字符或在无信号时切断雪花噪点,同时CPU输出单色信号加到视放末级,从而形成蓝背景。
