故障原因可能为:视频放大电路电源滤波不良。

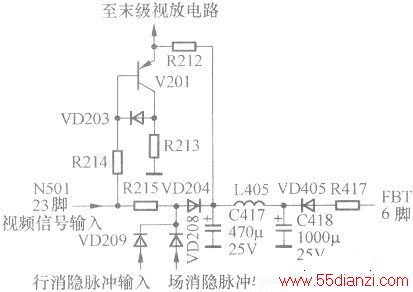

首先怀疑视放180V电源滤波不良,但经查均未发现异常,但查视频预放管V201的e极波形中却叠加有行逆程脉冲波形。由于该脚电源取自12V电源,而12V电源是行输出变压器6脚输出的行逆程脉冲经整流滤波后获得(见下图),于是怀疑整流滤波不良。
最后查出是12V电源滤波电容C418(1000μF/25V)一脚焊点开裂。重焊后故障排除。
