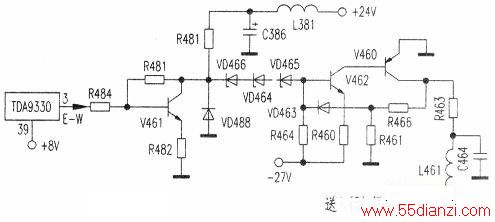

出现枕形失真、会聚失真故障有可能在枕形校正电路，也有可能在会聚调整电路。精显背投彩电枕形校正电路由“E-W”脉冲（实际上的场频抛物波脉冲信号）形成电路TDA9333X、抛物波功率放大电路V461、V460、V462组成，见下图。精显背投彩电会聚电路与普通背投51PT28A会聚电路工作方式基本相同。三只投影管会聚信号仍由会聚组件产生RV、RH、CV、GH、BV、BH六路会聚信号。并受主控微处理器IIC总线控制输出的会聚控制信号的控制。
检修该故障前，先进入维修调试状态，调整PEWT（梯形失真）、PEWL（下边两角失真）、PEWC（上边两角失真）等参数（注：调整前可将三参数值记下再进行调整），观察屏幕上光栅变化情况；有变化，说明该机出现枕形失真及会聚失真与枕形校正电路无关，此故障应与会聚调整电路或会聚调整有关。在TV—PAL制信号状态下，进入会聚调试状态，调试与会聚有关的参数，观察屏幕上会聚画面会聚效果有否改变。
有变化说明该机故障可通过反复调整会聚数据故障可排除。无变化，说明该机故障与会聚硬件电路有关。检修会聚电路前，若有会聚组件，可先更换会聚组件，再进入会聚调试状态，调整会聚数据，观察屏幕上会聚画面显示效果。若有变化，可判定原机会聚组件已损坏，更换会聚组件可排除。若无会聚组件，则需先检查功放块N504、N505及周围元件（检修该电路时可采用两集成块对换方法检修）。若以上元件无故障，则检查行、场同步切换的N010(HC．n57)⑦、④脚输往会聚组件的行、场同步信号HD、VD信号是否到达会聚组件N772(CM0006CF)⑧、⑩脚和会聚组件的工作电压（5V、一12V、+5V、5V—D）和IIC总线信号是否到达组件电路，若这些电路无故障，就只有更换会聚组件才能排除（注：更换会聚组件电路后，仍需进入会聚调试状态，细调会聚有关参数才能彻底解决此故障）。
若在维修调试状态下，调整PEWT（梯形失真）、PEWL（下边两角失真）、PEWC（上边两角失真）等参数，屏幕上画面几何失真现象无改变，可判定该机与会聚电路无关，而与枕形失真校正电路有关。测量TDA933X③脚场频抛物波，若此处无场频抛物波输出，说明该机故障与TDA933X有关，检查TDA933X及抛物波形成电路（39）脚供电电压即可解决。若测得TDA933x③脚波形正常，则检查由V460、V461、V462组成的功率放大电路即可，检修这部分电路时，首先检查代换C464、L461，再检查V460、V46l、V462周围元件。
