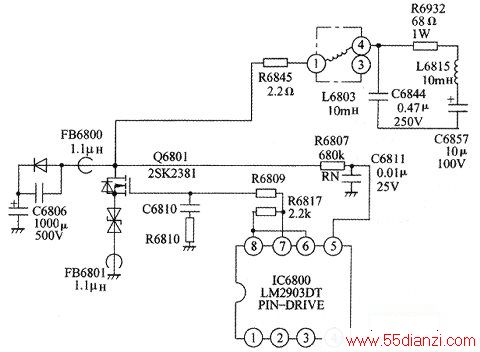

此类故障一般发生在“枕校”电路、主扫描回路、逆程脉冲电路等。检修时首先检查D6806、D6805是否正常；若正常，则检测IC6800(LM2903DT)的外围元器件Q6801、R6817、R6845等是否正常；若发现R6845烧坏，则将CN6814的⑨脚断开观察故障；若依旧烧R6845，则检测IC6800(LM2903DT)的相关引脚电压及信号波形是否正常；若电压不正常，但波形正常，则检查主扫描回路（见下图所示）是否有问题。
实际维修中，常因电容C6844有问题而引起此类故障。
