该机在使用8年之后,出现了画面水平幅度逐渐增大的毛病:在收视中央台CCTV时,其屏幕的左上角所显示的台标CCTV只能看到CTV字样,第1个字母(C)是看不到的,也就是说该台机子的行幅已发生变化,向两边扩大。
根据故障现象分析,认为“枕校”电路或行偏转回路的分流电路因某元件逐渐变质,最后完全失效,而导致该故障的发生。

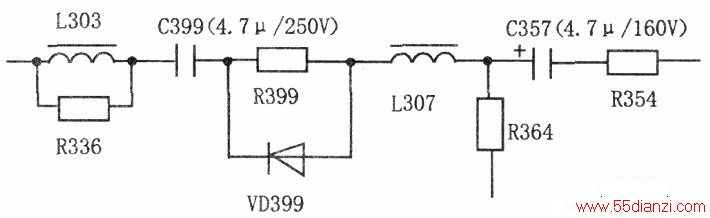

以往的检修经验是:行幅缩小是行逆程电容容量减小;行幅变大是S校正电容容量减小所致。而S校正电容是串在行线性校正线圈后面的,用目测该电容并依线路走向,发现有编号为C399(4.7μF/250V)和C357(4.7μF/160V)的两只电解电容。拆下后,用随身携带的新型武器ET521A示波表测量,竟然全无容量。用两个4.7μF/400V的电解电容换上后,故障排除。相关原理图见下图所示。
