长虹R2112T彩电开机为水平一条亮线

长虹R2112T彩电开机为水平一条亮线

点击数:7714 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   图像问题

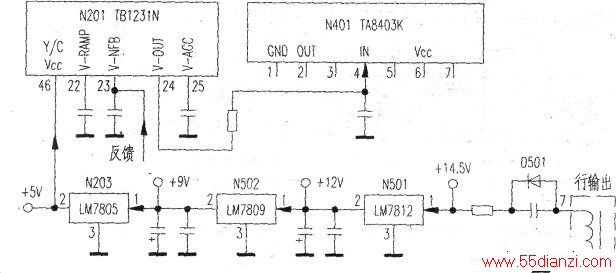

  此机的小信号单片N201为TB1231N;场输出,集成块N401为TA8403K,如附图所示。此机在收看过程中会经常出现一条水平亮线的毛病.有时也能恢复正常。按照现象分析.很有可能是接触不良。根据一般的规律,对场输出集成块TA8403K及附近相关电路补焊,无效,对线路板按压、敲击、轻扭,光栅始终也未能拉开。测TA8403K各脚电压发现中点电位为24V.显然不正常.但由于此时其输入端4脚电压为ov.所以单从输出端电压为24V不能确定集成块损坏,而且从一般经验来看,场块应基本正常。问题出在输入端电压4脚为ov上。顺此线索向前查找,发现TB1231N与场扫描有关的22.25各脚电压都不正常,更换TB1231N后,又对22~25脚相关外围元件逐件测量代换,最后叉将场块TA8403K也进行了代换,结果故障依旧。

  至此,除场偏转外,涉及场部分的元件都测量代换了一遍,为什么找不到故障原因呢?正当不得其解时,机器在一次开机后突然出现了正常光栅,插上信号,声图俱佳,而且自此以后,无论再频繁开关机,或是敲击、按压、扭动电路板,故障都不再出现,但是原因未找到。

  果然不出所料,此机旧病复发,仍然对影响场扫描的因素,采用“排除法”逐项逐件排查,但是由于第一次检修时对大部分元件都做了代换实验,应该无问题.

  后来,转变了一下思路.设想如果上述检查的场电路全部是正常的,会不会有其他的因素影响到场输出电路?于是查找相关资料,仔细分析TB1231N中场处理电路部分的详细工作原理,有了新发现,发现46脚5V供电为小信号部分供电电源,如果本脚无电压,不仅是亮色(Y/C)电路无法正常工作,场分频电路也不能正常工作,无法形成正常的场振荡信号。故障时测量46脚电压,果然不到2V.顺藤摸瓜,很快找到N501(LM7812)的输入端电压仅为9V(正常值为15V),更换D501后一切恢复正常,故障终于排除。

  小结:故障原因为D501内阻增大,由于二极管工作时内阻增大,会呈现带载能力差的现象.如果把负载去掉(或去掉一部分),输出电压往往会恢复正常。这种情况有时和负载短路有点相似.空载时尚能输出正常电压,一接负载便严重跌落。后来用万用表反复对代换下的二极管D501进行测试,正反向电阻皆正常,说明为热开路。

  本例检修一开始思考范围较窄,只把思路限定在了场输出的部分,其实.当出现一条亮线时,CPU也失去了正常的5v供电,机器无图无声,始终是一条干净的亮线,和有活动的图像是有区别的,一切操作也失灵。由于检修时没插电视信号,忽略了这方面的问题.也没能意识到46脚供电对场扫描电路的影响,单纯对场输出电路和场振荡电路有关各脚及外围元件进行检查,结果徒劳无功,教训深刻。还有一个实际的因素是本故障为软故障,二极管D501时好时坏,这也给快速确定故障部位增加了难度。
