此机的故障现象是不开机,即开机后听到继电器吸合声音,然后立即断开,电源指示灯闪耀。为了确定故障的范围,首先静下心来细数红灯闪耀的次数,结果发现红灯的闪耀是以12下为周期的。查一下维修手册,灯闪12下通常为音频放大电路或扬声器故障。
第一步,用万用表测量扬声器正常,不太放心。又用一节5号电池直接给扬声器两端间歇送电,可以听到扬声器发出‘咔咔’声,判断扬声器是好的。
第二步,直接测量测试点IP2301是否为高电平,TP2301是音频部分的保护测试点,如果音频出了问题TP2301会出现高电平,并由主板保护且出现红灯闪12IF。本例TP2301为高电平,说明音频部分有问题。
第三步,检查给音频集成电路IC2301、IC2302的15V供电电感L2308.实测竟然为0V,看来问题在这里,进一步测量发现给L2308供电的二极管D358也无电压。
第网步,顺藤摸瓜查图纸发现15V是由Q351提供的,Q351的输入端有15V电压而没有输出,再测Q351基极为0V。说明Q351没有得到控制电压,所以没有输出。这个控制电压是由MC701的⑧脚提供的,而实测MC701的第⑧脚PANEL ON为低电平。
第五步,经检查PANEL ON信号由CPU IC9003第24脚供给,发现IC9003根本没有输出PANEL ON信号。
而CPU的工作三要素分别是良好的供电、复位正常、振荡器工作正常。测STB3.3V正常、复位电压3.3V正常,为了谨慎起见在通电的情况下进行手动复位,就是对地短路一下复位脚,结果故障依旧。

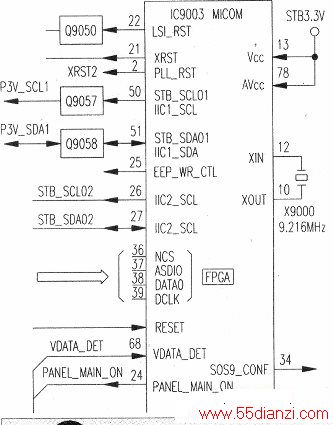

第六步,这种情况下IC9003和晶振X9000都有损坏的可能,本着先简后难的原则先代换晶振X9000后(见附图),结果故障排除。
