打开机盖，直观检查发现电源板上保险管F1烧黑，电源管理芯片U1(P1014AP10)表面有一条裂纹，主板上各元件未发现异常。
测保险管F1已熔断，断定开关电源应存在短路故障。检查桥式整流电路中的二极管DY1-DY4未见异常，测300V滤波电容CY1两端电阻为0，焊下炸裂的P1014AP10后再测量CY1两端电阻，短路故障现象消，失．说明P1014AP10已击穿。
根据检修经验，电源管理芯片损坏可能电路中还存在其他隐含故障，更换保险管F1和P1014AP10后未贸然通电，继续重点对P1014AP10外围的消尖峰电路进行检查，在检查确认消尖峰电路中的CY8、RY3、DY6未损坏的情况下，拔下电源板与主板间的连接排线，通电测各组电源输出电压基本正常，但当将电源板与主板连接后，听到“啪”的一声，P1014AP10再次损坏。

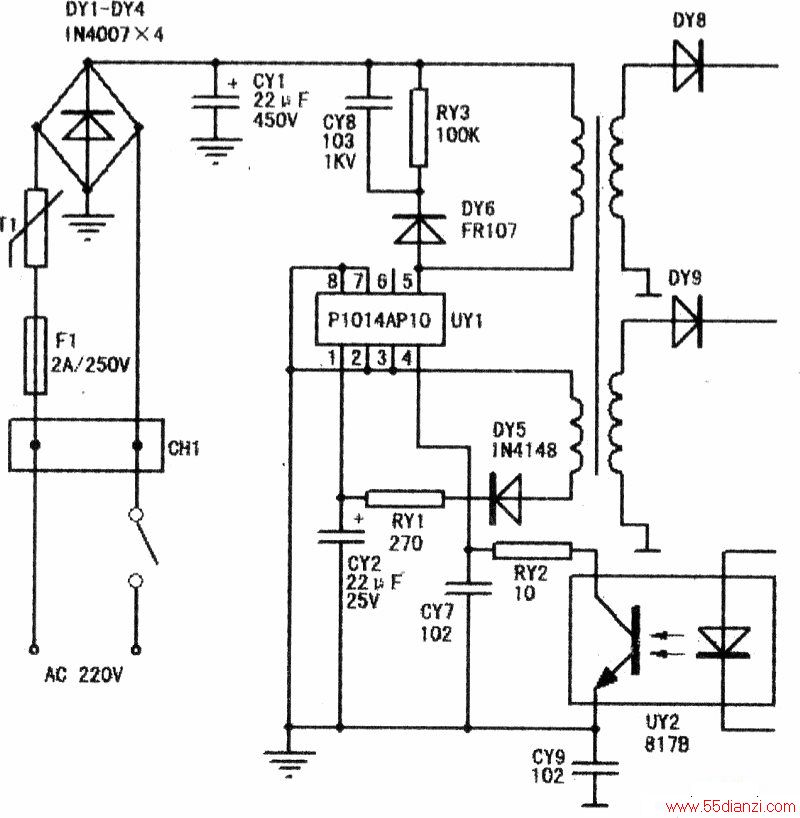

分析认为P1014AP10再次损坏的原因可能是其本身存在质量问题，也可能是电路中还存在未被发现的受损元件，好在Glomax5066数字机开关电源以P1014AP10为核心元件，主变换电路部分（见附图）元件较少，逐个元件检查也费不了多长时间。
经仔细检查发现300V滤波电容CYl(22μF/450V)已完全失去容量，更换保险管F1、滤波电容CY1、电源管理芯片U1(P1014AP10)后，再次通电试收视半日，故障未再发生。
小结：通常造成电源管理芯片．屡损的原因主要有：一是电源管理芯片本身质量原因，如一旦原装电源芯片损坏需更换时，要购买质优产品，切不可贪便宜选用劣质货，否则可能会因电源芯片的质量问题导致其再次损坏，使维修费时费力，得不偿失。二是电源电路中还存在其他故障隐患，如：消尖峰电路元件损坏，300V电源电路滤波电容失容等。无论是分立元件构成的开关电源还是由某类电源管理芯片为核心元件构成的开关电源，电路中都设有消尖峰电路，用于吸收开关管截止瞬间在开关变压器初级绕组中产生的尖峰脉冲电压，保护开关管（电源管理芯片）不被过高的尖峰电压击穿，通常维修人员在更换受损开关管（电源管理芯片）之前都会检查消尖峰电路中元件有无损坏，300V电源电路滤波电容是否失容却很少有人关注，这是因为300V电源电路滤波电容失容并非会导致所有类别电源管理芯片损坏，有的电源管理芯片不会因300V电源电路滤波电容失容而损坏，这可能与电源管理芯片内部有无欠压保护、保护措施是否完善有关0300V电源电路滤波电容失容是一个渐进过程，有时在失容过程中会表现出一些现象，如：无屏显，无图像无声音；带载能力下降，空载时输出电压正常，加载后电压下降；屏显字符闪烁；伴音有交流声，无图像或图像有干扰条纹等，表现出的各异现象与采用不同电源管理芯片和300V电源电路滤波电容容量下降程度有关。300V电源电路滤波电容严重失容时，可通过测量滤波电容两端电压确认，如果220V市电正常，300V电源电路滤波电容两端电压较低，则可能是滤波电容已失容，可拆下电容进一步检测。
