此机在收视电视节目时遭雷击。根据对遭雷击接收机的检修经验，雷电主要通过交流市电线路、电视机AV传输线等连接电缆进入接收机，雷电所到之处，一般都会造成相关元件烧毁、炸裂，直观检查就可确定受损部位。打开机盖，直观检查并未发现元件有变形、变色、炸裂迹象，因无法直观确定雷击造成哪个部位损坏，决定先从电源人手进行检修。

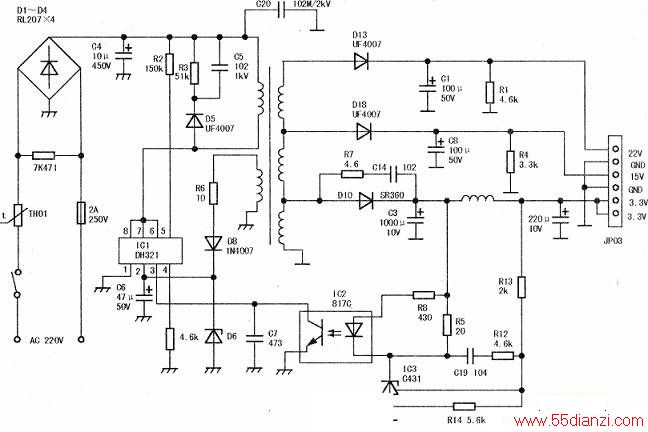

该机开关电源以IC1( DH321)为核心元件，下图为根据实物绘制的该机开关电源电路原理图。
测滤波电容C4两端及IC1( DH321)⑥、⑦、⑧脚有正常的300V电压，三组电源输出电压均严重偏低，不足1V。
依电源工作原理分析，电源有输出电压说明电源已起振，导致输出电压偏低的原因：一是电源输出端短路，二是稳压控制电路发生故障。断开电源与主板间连接线，故障依旧，查电源输出端各电源支路，未发现短路故障。
该机稳压控制电路由IC2( 817C)和IC3( C431)等元件构成，仔细检查IC2、IC3及相关联的元件，未发现受损元件。在检修过程中，不经意间触摸DH321表面感觉有些发热， 更换DH321后通电试机，故障排除。
