高斯贝尔CSR-S80D数字机前面板屏显正常，面板及遥控器按键操控也正常，但只能接收垂直极化节目，无法接收水平极化节目。

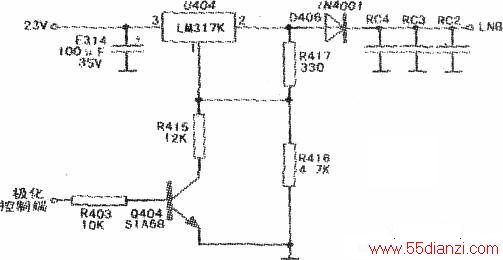

从现象分析故障可能是由于LNB损坏或LNB供电电路异常引起。当接收水平极化节目时，测得LNB供电电路输出电压约为13V．对于常用的电压切换式LNB来说，LNB极化方式转换的起控电压为14.5V，LNB供电电路输出的极化电压必须大于14.5V才能接收到水平极化信号，显然LNB供电电路输出电压是不正常的。根据实物绘制的LNB供电电路原理图见下图。
根据原理图分析，在电源板提供23V电压正常的情况下，接收机接收水平极化节目时，开关管Q404基极应为低电平且处于截止状态，此时输出的极化电压由固定取样电阻R417和调整取样电阻R416分压决定，输出电压约为1.25x(1+R416/R417)≈19V，实测LM317K输入端③脚有正常的24V电压，开关管Q404基极也为低电平。用万用表电阻挡在线分别测量贴片电阻R416、R417的阻值，与印在贴片电阻表面上的阻值对比，发现标有331的贴片电阻R417实际阻值接近500Ω，根据理论公式1.25x(1+R416/R417)计算其输出电压值约为13V．与实测电压基本相符，可见LNB供电电路输出电压异常是由固定取样电阻R417变值引起的。从报废数字机主板上拆下一只330Ω贴片电阻更换R417后，测LNB供电电路输出电压变为19V．水平极化节目接收恢复正常。
