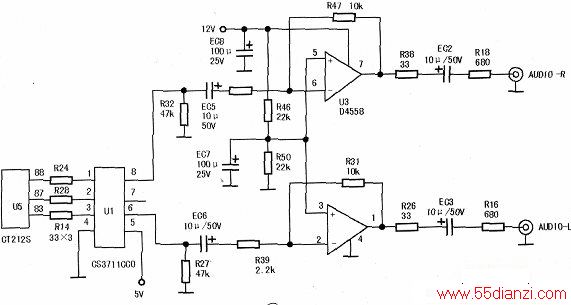

从故障现象分析,数字机有伴音输出,说明解码电路工作正常,伴音失真故障可能发生在数模转换、音频放大电路及其耦合电路,常因元件质量变差或引脚虚焊使某一单元电路工作异常。下图为高斯贝尔S80D型DVB机音频电路原理图,该机采用齐乐达方案,从主芯片U5(CT212S)输出的音频数据信号经过Ul(下CS3711CO)转换为模拟音频信号,再由U3(下D4558)双运放放大,输出L、R两路音频信号。检修时,用导线分别引出各单元电路中音频信号,用耳机监听音频信号是否正常。经仔细监听,发现D4558音频信号输入端②、⑥脚伴音信号失真,CS3711CO音频信号输出端⑥、⑧脚伴音信号也是失真的,判断故障应发生在音频数模转换器CS3711CO本身或外围电路。查CS3711CO外围元件无异常,5V供电电压也正常,判断可能是CS3711CO内部元件不良,用PT8211代换CS3711CO后试机,故障排除。
