CD唱机VCO的调整

　　VCO(压控振荡器)是给CD提供重要的高频振荡基准信号源，CD唱机中的前置放大电路、伺服控制、数字信号处理、D/A转换器以及单片机都要靠vcO作为基准频率来完成各自的工作。对于用于系统控制的单片机，若VCO停振，会导致整个CD不工作。数字信号处理器要进行大量的数据处理和传送等工作，若VCO频率不准，将会导致严重的错误，使CD不能正常工作：
　　

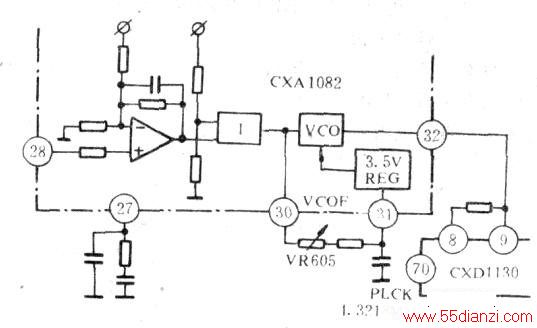

　　所以在CD的调整中，把VCO的调整放在第一位。VCO凋整电路见下图，调整步骤如下：
　　
　　(1)调整前首先把伺服电路上CXA1081的26脚ASY接地．CXP5086的23脚TEST与地之间接一个330Ω的电阻。
　　
　　(2)将频率计接在CXD1130的70脚。
　　
　　(3)接通电源，主电机运转后停止。
　　
　　(4)调整下图的VR605，使频率计上的频率显示在4.3218MHz士lOkHz以内。
　　
　　应该指出，不同的机型，由于机心设计不同和电路板设计不同，要求其VCO频率有差异。
