CD唱机聚焦增益的调鼙

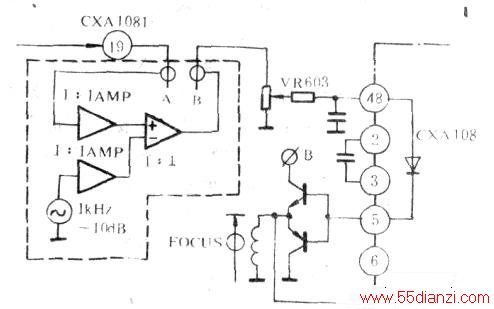

　　CD唱机聚焦增益调整的目的，就是使聚焦信号FE在CD系统中的传输特征为1。调整电路如下图。步骤如下：
　　
　　(1)首先断开下图所示的CXA1081的19脚测试点，接上一个虚线框中的lkHz，-lOdB的信号源利1，1AMP放大器。
　　
　　CXA1081的26脚ASY与地开路，CXP5086的23脚与地之间跨接一个330Ω电阻。
　　
　　(2)用双踪毫伏表的左右两输入端分别接到CXA1081的19脚测试点的A、B两点。
　　
　　(3)接通电源，放上唱片，使CD放唱。
　　
　　(4)调节VR603，使毫伏表的红燕两指针重合，并且其值为最大。
