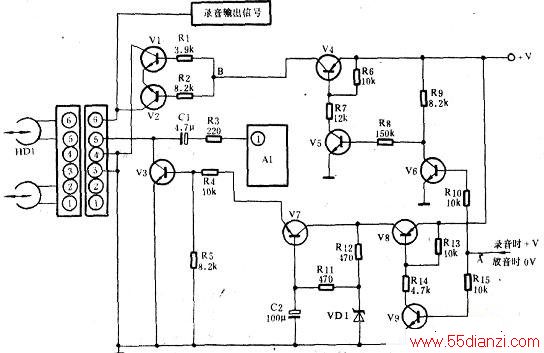

在一高档次的机器中采用电子开关管来代替机械式录放开关，构成磁头的输入转换电路，下图是这种电路（图中只画出了一个声道的电路，另一声道电路与此完全相同）的原理图。电路中，HD1是一个声遭的录放磁头，V1、v2和V3是用于录放磁头工作状态转换的电子开关管，电路中的其它管子也T作在开关状态。
1.电路工作原理
电子开关管在电路中工作于导通和截止两种状态下，这一点与电路中的放大管工作状态是不同的。工作在放大状态的：极管要有基极偏置电路，而电子开关管是无需这一偏置电路的，所以分析电路时主要是看管子是导通还是截止。管子的导通与截止．是受管子基极电压的高低控制的：NPN型管子在其基极为高电位时导通，否则截止；PNP型管子在其基极为低电位时导通，否则为截止。了解这些对分析电子开关管电路是相当重要的。
放音状态下电路的工作过程是这样：图中的A点为低电位（来自有关控制电路），使V6截止，这样+v经R9和R8加到vs的基极，使v5导通，为V4的基极电流提供了回路，使V4导通。V4导通后电路中的B点有电压，这一电压分别经Rl和R2加到Vl、V2的基极，使两管处于导通状态。由于Vl的集电极是直接接她的，这样两管导通内阻很小而将磁头的一根引线接地了。磁头的一根引线接地是构成输入回路的条件，在分析磁头输入转换电路时要看出磁头的接地电路。同时，由于A点为低电位，使V9处于截止状态，导致V8的基极不成回路．V8也截止。V8截止后，其集电极无电压，使V7集电极无电压，V3基极也无电压，V3截止而处于开路状态。
在放音状态下，Vl和V2处于导通状态（将磁头的一根引线接地），V3为截止状态，这样磁头输出的放音信号经电容Cl和电阻R3加到了前置放大器Al的输入端，完成放音信号的输入。
在录音状态下，电路中的A点为高电位，使V9导通，V9导通使V8导通．V7也导通。V7导通后使V3基极有电压，结果V3处于导通状态，将磁头的一根引线接地，同时．A点的高电位使V6导通，因V6饱和导通后集电极与发射极（地端）之间的电压只有0.2V，这一电压经R8I加到v5基极，因此电压太低而不能使v5导通．v5处于截止状态。v5截止使V4截止，结果电路中的B点无电压，使V1和v2处于截止状态．在录音状态下．V3导通（使磁头的一根引线接地），Vl和V2截止，这样来自录音放大器输出电路的录音输出信号加到了磁头中，完成录音时的磁头工作状态的转换。
2．故障检修

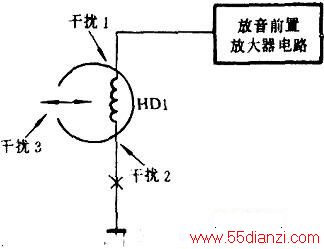

(1)无声故障 无声是这一电路的一个常见故障。确定无声故障是否出在输入电路中的方法是这样：放音状态下，干扰放音前置放大器的输入端，若扬声器中没有响声，则故障部位在前置放大器及其之后的电路中，与输入电路无关；若干扰时有很大的响声，则说明故障出在放音输入电路中。此时可用干扰法进一步检查，下图是干扰检查示意图。
先干扰图中的1、2处，即磁头的两根引线，共有三种情况：一是干扰两根引线时都不响，这说明1点与前置放大器输入端之间的电路出了开路问题，二是干扰两根引线时都很响，这说明磁头的地线回路开路了，因为地线开路后干扰2点时的干扰信号经磁头内的线圈传输到1点及其之后的电路中了，此时是磁头地线回路中的录放开关开路了；三是干扰一根时响，另一根不响，这说明放音输入电路是正常的，此时再干扰图中的3处，即用起子轻轻地敲击磁头工作表面。
若能听到“啪、啪”的响声，则说明整个放音输入电路是正常的，造成放音无声的原因是放音磁带不走动或磁带与磁头未接触上，与电路部分无关。若敲击磁头工作表面时无声则是磁头内部的线圈开路了，这种故障很少见。
(2)声音轻、高音不足、声音沉闷 查看磁头的工作表面是否脏、磨损。磁头工作表面脏了，可以进行清洗。磁头1：作表面磨损要分成两种情况；轻度磨损时可对磁头工作表面进行修整，即用细砂纸打磨磁头的工作表面，使之重新成为圆弧状，严重磨损的磁头要作报废处理。判断磁头是否报废的方法是这样：当磁头工作表面出现一条垂直缝隙时，磁头就要报废了，否则无论磁头工作表面被磨凹多少，磁头经修整后仍能使用（效果要差些）。
当磁头工作表面无异常现象时，可调整磁头方位角一试。对于放音时高音不足这一故障，还要注意放音高频补偿电容是否开路，对于图1所示电路的故障检修还需说明以下几点：
①在放音时，若vi、v2不能导通，将出现无声故障；若导通程度不够，则出现声音轻故障。在录音时，若V3不能导通，将出现录不上音故障（各种录音方式下均会录不t音）。
②放音时确定是否是V1、vz不导通的方法很简单：放音状态下用表棒线将vi集电极直接对地短接，若此时放音正常，则说明这两只管子没有导通，否则与管子无关。在录音时判断V3是否导通的方法是这样：在录音状态下，将V3集电极直接对地短接，若录音恢复正常，则说明V1未导通，否则与Vl无关。
③检查电子开关管电路的方法是用万用表的直流电压档测量管子的集电极、基极电压有无来确定故障部位。例如，在录音状态下．A点应有电压，在该点电压正常后测量V6的基极电压，应为0.7V，若没有此电压，则说明Rl0及铜箔开路。在V1基极电压正常后，测量V6的集电极电压，应为0.2V，此电压高说明V6开路或损坏。总之，在搞懂了电子开关管电路的工作原理后，可沿控制电压的传输线路一步一步地追踪控制电压V．直到查出控制电压不正常之处，该处就是故障所在。
④在测量开关管电极电压，要注意的是，硅管（目前主要用这种管子）在导通时（为饱和导通），集电极与发射极之间的电压应为0．2V，若远大于这一值，则说明管子未处于饱和导通状态，而是处于截止状态，这是判断开关电路中管子工作状态的原则。
