开机灯泡亮，PC状态图像正常，VIDEO状态色彩不稳。
首先应通过加入不同信号源来确认故障部位，尽量缩小故障范围。

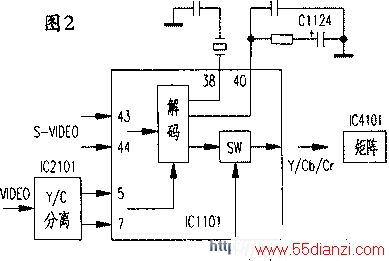

为此，笔者接入S-VIDEO信号源，故障现象相同；再接入Y／Cb／Cr信号源，图像表现良好。由此可以判断彩色解码块IC1101（TB1274AF）可疑性较大，参看图1的整机方框图：S-VIDEO信号由43、44脚输入，VIDEO信号经数字亮／色分离后由⑤、⑦脚输入，它们经解码后都从21、22、23输出色差信号。这就说明公共解码电路出现问题的可能性最大，过去检修彩电或录像机时的经验说明。色彩不稳定应重点查找自动色度电路（ACC），检查相关控制脚（见图2）：38脚时钟振荡波形正常，40脚自动相位控制脚正常时应在3.5V，此故障机却是1.0V，结果是外接电解C1124漏电，更换后故障排除。
