日立HCP-580X投影机出现开机能启动，但灯泡不亮的故障。面板信息提示：LAMP灯闪烁（红色），更换灯泡无效。
由于更换灯泡后故障依旧，此机的故障可能在镇流器（行业中通常称为点灯板）或主板，点灯板损坏后灯泡肯定不能点亮，而主板出现故障后点灯板无法得到正常的点灯控制电压，灯泡同样也不能点亮。

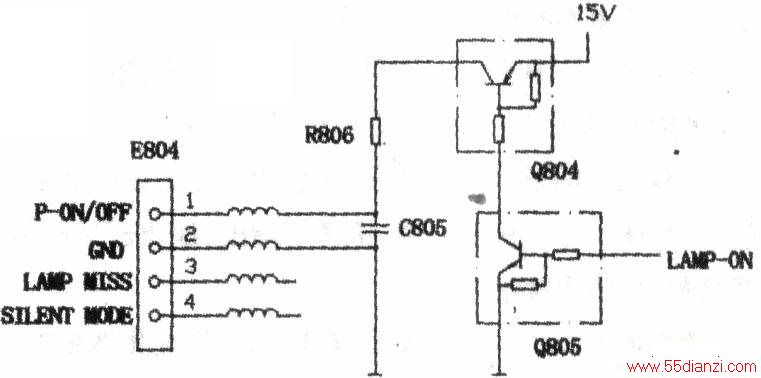

拆开机壳，观察此机电路板，插座E804连接点灯板，经测量和分析得知，插座E804的①针脚的功能是控制点灯板实现灯泡的开与关。为便于检查，先短接主板上灯泡盖板检测开关，然后通电‘开机，用万用表测得E804插座的①针脚上的电压为0V，点灯板无法得到正常点灯所需的高电平，灯泡肯定不能点亮，故障点在主板的可能性很大。关机后，顺着插座E804的①针脚查找主板线路，发现点灯电平受三极管Q804、Q805控制。重新通电开机，用万用表测量Q805基极，每隔几秒钟就有3.3V电压，说明CPU已经发出了点灯信号；而Q804发射极有15V电压，集电极电压始终为0V，Q804集电极通过R806、电感L811与插座E804的①针脚相连，拔掉E804插头，开机测量Q804集电极依然为0V，排除了点灯板有短路的可能，估计Q804损坏。由于这类三极管多数是带阻三极管，用万用表一般不容易测出其好坏，从一块旧板上拆下一只相同的三极管换上，开机，灯泡点亮，投影机工作正常，故障排除（此时测量E804的①针脚电压为12.6V）。．为了方便读者参考，根据实物及参考相关资料，特整理绘制出相关部分电路，如下图所示。
