此机通电后电源指示灯红灯亮，散热风机开始运转工作，LED点亮发光，无伴音有图像。按遥控器二次开机后红灯变绿灯，无声有图像。遥控关机绿灯能变红灯，风机和LED发光电路依旧工作，不能控制。此机正常工作时应该为：电源红色指示灯亮，散热风机不转，LED不发光，投影机不工作，处于待机状态。

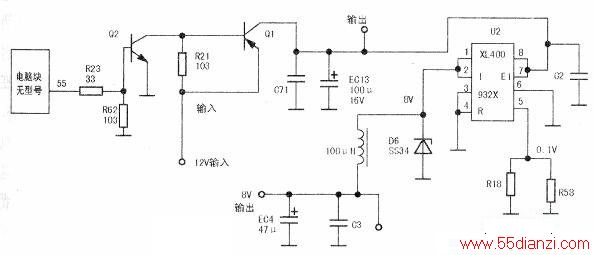

先解决拆壳，经观察找不到外露的螺丝孔，分析可能在标牌的下面。小心地用热风机加热塑料标牌，将标牌撕下，露出四颗螺钉孔，卸下螺钉拿下上盖。拆机后先直观检查未见异常，从故障现象看，故障应在遥控开关机的控制电路。因二次开机时红灯能变绿灯，说明电脑部分基本正常，无非是后部的执行电路没有工作。准备从电脑块的开/待机脚往后检查，可是电脑块的型号已被厂家擦掉，又无电路原理图，所以很难找到开/待机脚，后来考虑到光源与散热风机不受控制，如果从这里八手往前查也有可能找到故障点。经过仔细检查并绘制了有关电路简图，见上图。由上图可以看出，电脑块的⑤脚发出开/待机指令控制Q2、Ql的导通与截止，从而控制光源供电来达到遥控开/关机的目的。通电测Ql的输出端电压，在是否遥控开/关机时均有11. 5V电压。正常时，此点电压在遥控关机时应为0V，正常工作时为11.5V。再测电脑块的(55)脚在按开/关机键时有0V(关机状态）和0.8V(开机状态)的电压变化值，说明(55)脚能输出正常的开/关机电压，只是Ql与Q2没有动作而已，最后查出为Ql、Q2两管同时损坏。

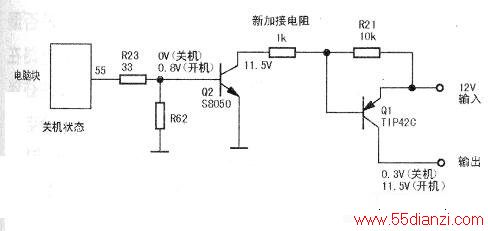

故障元件是找到了，但这种小型贴片元件的型号特殊根本就买不到，后来考虑能否代换解决问题呢？代换维修还有两个问题：一是对原管的性能与参数不了解，不知用何种类型管进行代换；二是如果用现在的大体积管代换则安装也是个问题。经与机主商议，考虑将大体积元件放于机外，只要能正常使用就行。经慎重分析电路，决定用较常用的S8050与S8550进行代换，按照下图中的脚位接好，检查无误后通电试机，发现机器处于待机状态，光源与散热风机均不再工作。按待机键开机时只见LED刚一点亮，风机还未来得及动作Q1就冒烟了，急忙关机。检查，Ql、Q2再次损坏，先认为Ql的负载可能有短路，经测试基本正常，那么唯一的可能就是Ql、Q2的功率可能不足或参数型号不对，再决定用功率更大的管子来代换一试。经对比查找手中元件，发现TIP42C的性能与功率都很理想，可用来替换Ql-试，Q2仍用C8050就行。代换后试机，机器工作正常，长时间试机，TIP42C有一定温升，加装散热片后用万能胶粘于外壳上即可。Q2和1kΩ电阻的引脚剪短紧贴电路板焊接，不影响盖合就行。这里还需要介绍一下Ql、Q2之间新加的lkΩ电阻。开始代换时未安装这只电阻，开/关机试验时易损Q2，加接该电阻后Q2不再损坏，但是其阻值的大小却很有讲究，最开始用l0kΩ电阻代换，虽然Q2不损坏了，但是Ql的输出电压却偏低，经调试此电阻选择lkΩ比较合适。
接下来检查此机无伴音的问题。先查音量电位器正常，从音量电位器处注入信号有正常的噪音，证明功放电路正常。由于音频信号取自于图像中放电路，而该机的中放与高频头同在一块电路板上，即此机的高频头是集高放、图像中放、伴音中放于一体的部件。因图像正常，所以怀疑伴音中放可能有故障。这类高频头无法修复只好换新，其型号为画佳牌SHJ-6A，FU8A051，购一新品换上，伴音恢复正常。
