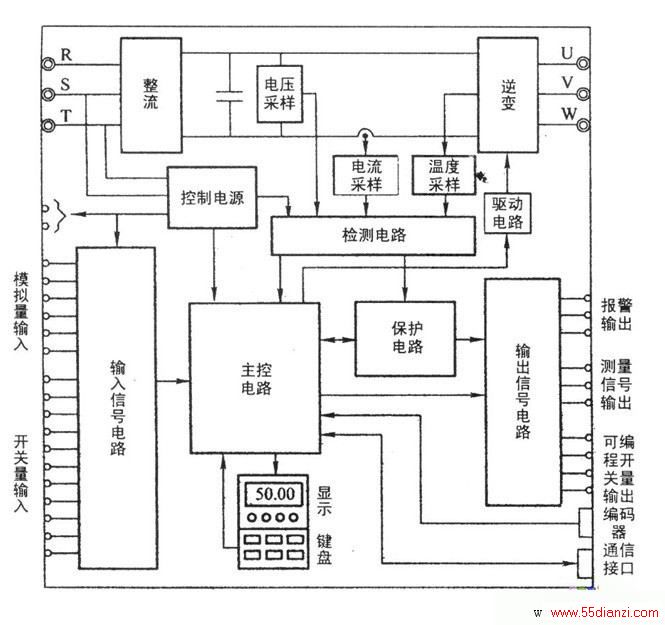

变频器内部结构_变频器内部结构图
点击数：7755 次 录入时间：03-04 11:50:32 整理：http://www.55dianzi.com 变频器
1．主控电路
主要功能如下：
(1)接受各种信号
1)在功能预置阶段，接受对各功能的预置信号：
2)接受从键盘或外接输入端子输入的给定信号；
3)接受从外接输入端子或通信接口输入的控制信号；
4)接受从检测电路输入的检测信号；
5)接受从保护电路输入的保护执行信号等。
(2)进行基本运算
最主要的运算包括：
1)进行矢量控制运算或其他必要的运算；
2)实时地计算出SPWM波形各切换点的时刻。
(3)输出计算结果
1)输出至逆变管模块的驱动电路，使逆变管按给定信号及预置要求输入SPWM电压波。
2)输出给显示器，显示当前的各种状态。
3)输出给外接输出控制端子。
4)向保护电路发出保护指令，以进行保护。
2．检测电路
接受电压、电流以及模块温度等采样信号，并转换成主控电路所能接受的信号；
3．保护电路
接受主控电路输入的保护指令，并实施保护。同时也直接从检测电路输入检测信号，以便对某些紧急情况实施保护。
