1 软启动器的功能及特点
1 ． 1 应用情况
某电厂 20 m 3 空压机系统是机组调相、检修和其它用气设备的气源，由 2 台空压机和 4 个储气罐构成，工作气压为 0 ． 6 ～ 0 ． 8MPa ，空压机的电机容量为 132 kW ，额定电流 272 A 。 2 套独立的控制系统各控制 1 台空压机，运行已 20 多年，设备老化严重，故障率高。受当时科技水平的限制，逻辑控制回路由继电器构成，启动方式为传统的频敏电阻降压方式，启动电机执行元件是接触器。控制系统接线复杂，故障点多，对电机保护功能不全，启动电流大，对厂用电有较大的冲击，不利于其它设备的稳定运行。 1997 年初对该系统改造时，应用了软启动器。新控制系统解决了原控制系统存在的诸多问题，且有利于同正着手全面改造的新计算机监控系统接口，为提高全厂综合自动化水平，实现减人增效打下了基础。
1 ． 2 软启动器
软启动器主要由 CPU 为 8096 的主控板、驱动板、电机主控制回路及控制面板构成。软启动器具有控制功能、电机保护功能以及显示、报警、参数设置功能。
1 ． 2 ． 1 控制功能模式
收到外部启、停命令后，按照预先设定的启、停方式实现对电机的控制。可选的启、停控制模式有以下几种：

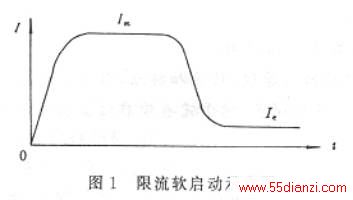

（ 1 ）限流软启动控制模式：如图 1 所示，电动机启动时，其输出电压从零迅速增加，直至输出电流达到设定的电流限幅值Ｉ m ，然后保证输出电流在不大于该值的情况下，电压逐渐升高，电动机逐渐加速，完成启动过程。

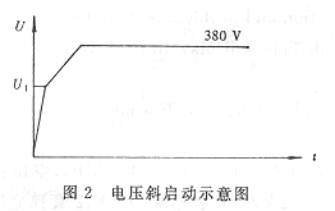

（ 2 ）电压斜坡启动控制模式 : 如图 2 所示， U 1 为电动机启动所需最小转矩对应的初始电压。当电动机启动时，软启动器的输出电压迅速上升到整定值 U 1 ，然后按设定的速率逐渐增加，直至达到电网电压后，接触器吸合，启动过程完成。
（ 3 ）停车模式：电动机按所设定的速率逐渐减速直到完全停机。
（ 4 ）自由停车：电动机不受控制地依惯性自由停机。
（ 5 ）点动功能：在该方式的控制下，软启动器输出电压迅速增加至初始电压 U 1 ，并保持该输出电压值。
1 ． 2 ． 2 电机保护功能
软启动器的电机保护功能有：相序保护、缺相保护、启动过流保护、运行过流保护、运行过载保护及电动机长时间不能完成启动过程保护。
软启动器的保护功能动作时，软启动器将产生停机输出，并在控制面板上直接显示其原因。
1 ． 2 ． 3 显示、报警和参数设置功能
在软启动器的控制面板上，可显示电机电流、报警信号及设定的参数值；以数字形式设置电机保护值、电机运行方式；手动操作启、停电机。
软启动器的工作原理是：软启动器收到启动命令后，便按所设定的启动方式进行有关计算，确定可控硅的触发输出电压信号，以控制电动机的启动过程。当电动机的启动过程完成后，软启动器便控制交流接触器吸合，短接所有可控硅，使电动机直接投网运行，避免不必要的能源损耗。图 3 为软启动器的原理图。
1 ． 3 应用于某电厂的软启动器
1 ． 3 ． 1 系统结构
控制系统结构如图 4 所示，主要包括软启动器、可编程控制器、压力传感器、进气电磁阀。
1 ． 3 ． 2 系统主要功能
（ 1 ） 控制功能
自动／手动控制空压机启、停。控制方式通过工作方式切换开关选择。
自动工作方式时，根据气罐气压的变化自动启停空压机。手动方式时可编程控制器退出运行，在软启动器控制面板上手动操作启停空压机。根据 20m 3 空压机系统的实际情况，选择电机的启停方式是限流软启动和软停车。
（ 2 ） 保护功能
保护功能涉及整个空压机系统。当发生一级气缸气压过高／低、油缸压力过高／低、排气温度过高以及断相、相序错、电机过流、过载等任一异常时，保护动作自动停机。
