交流弧焊机节电装置电路

　　笔者为降低交流弧焊机的空载电耗，在实践中取得技巧，按附图对BS-330-220型号的焊机进行革新改造达到节电目的，取得满意节电效果。

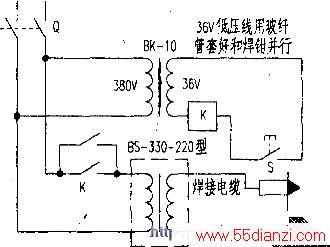

　　如附图所示，在改装中增加BK-10控制变压器（CJ10-40A/36V交流接触器），380V-220V-36V。S是小型微动开关（按钮型、轻触型均可）。在改装中增加元件（因接触器触头容量不够，需要多组触头并联使用）。BVR-500.1 MM绝缘软线若干米（视焊钳电缆线长短而定）；按图连接好后不需特殊调试，即可正常工作。

　　合上开关Q，装上电焊条。

　　在引弧前，先合上焊钳柄上的控制变压器以提供36V电压。由S开关将交流接触器线圈K得电吸合，通电焊机工作。在停焊或检查焊点时断弧后，手指头稍微松动S；接触器K失电释放，主电焊机切断电源。改装中增加电气元件少，既经济又方便实用，只是操作中要控制焊钳上的按钮开关S。操作要自然，当焊接时右手稍握焊钳柄带一点微力_，工作起来自如，得心顺手。有电焊机的朋友们不妨试一试。
