12V电池放电监测声光提示器

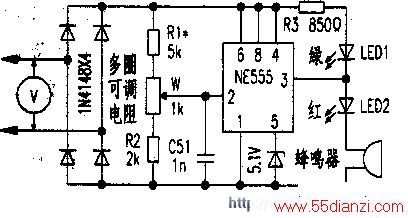

　　多块电池串联放电时，每块电池到达截止电压10.5V的早晚不同，设计了如下图所示的单块电池终止电压监测声光提示器，这款提示器成本低廉，不怕接反。每块12V电池上接一个。正常工作时绿发光管点亮，被测电池端电压低到截止电压10.5V‘时。

　　蜂鸣器鸣叫，绿发光管熄灭，同时红发光管点亮。

　　电路核心是时基电路NE555，接成基本触发器形式，调试时需要电压范围有9.5～15V的可调稳压电源。调试方法。将稳压电源调到15V，蜂鸣器不应该叫，如果叫调整W使其保持安静；缓慢降低稳压电源输出电压到10.5V停止，缓慢调整W使蜂鸣器发声、红灯亮；将稳压电源电压逐渐调高后。蜂鸣器应该停止呜叫、红灯熄灭。反复验证、调整W确保稳压电源输出电压降鲥10.5V时红灯亮、蜂鸣器呜叫为止。
