有12V电压基本可以判定电路上不存在MOS管有短路情况。首先判断有无开机电压(单独修电源板,需要在PS脚接一个高电平,此电源板输出只有一组12V,待机电压5V是在主板上形成。用1w-8K左右的电阻一端接12V一端接PS脚,就可以模仿二次开机)。有启动电压后Q407导通光耦N402电流增大,Q304导通为PFC电路提供电源电压使其进入工作状态。

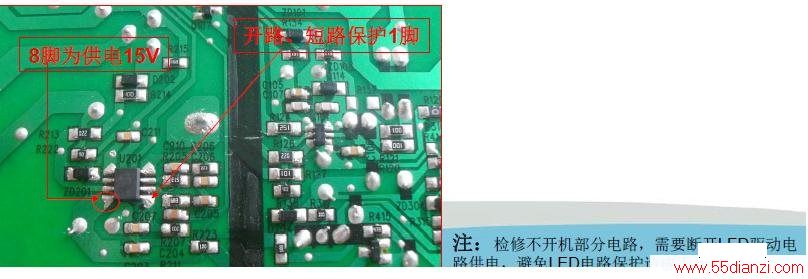

有12v电压时,可以检测PFC有无395V来判断是否处于工作状态,如果无395V电压,检修时第一步检测功率因素校正变换器ICU201FA5591的8脚是否有15供电电压;第二步检测芯片外围元件有无问题和保护电路是否触发。
