第二部分：具体实现方案
一、硬件组成：

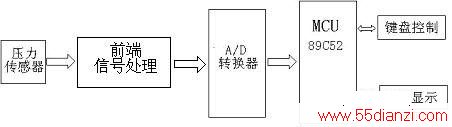

（一）、硬件结构框图如下：
（ 二）、各部分硬件电路实现

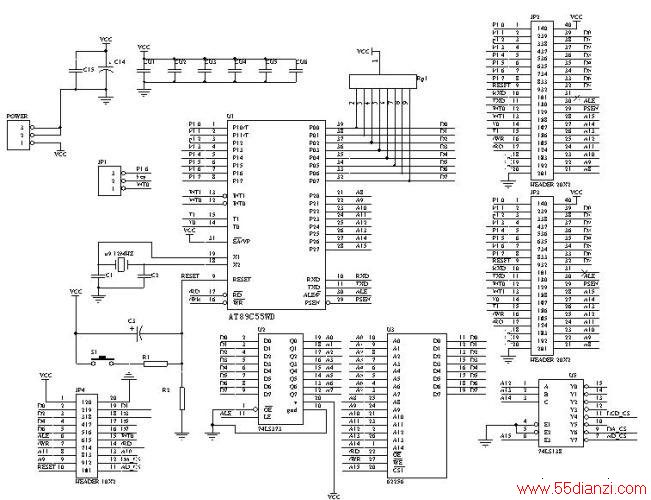

(1)、基于AT89S52的主控电路图
主控电路以 89C52为核心扩展32K RAM；单片机使用6M晶振，P0口外接上拉电阻，增大了带负载能力；A12～A15接74LS138译码器，输出作外部片选信号。 扩展了几个接口用于其它部分于单片机的通信
（ 2）前端信号处理
INA126构成的放大器及滤波电路：
通过调节
300)this.width=300" border=0>的阻值来改变放大倍数。微弱信号Vi1和Vi2被分别放大后从INA126的第6脚输出。A/D转换器ICL7135的输入电压变化范围是-2V～+2V，传感器的输出电压信号在0～20mv左右，因此放大器的放大倍数在200～300左右，可将
300)this.width=300" border=0>接成
300)this.width=300" border=0>的滑动变阻器。
由于 ICL7135对高频干扰不敏感，所以滤波电路主要针对工频及其低次谐波引入的干扰。因为压力信号变化十分缓慢，所以滤波电路可以把频率做得很低。
（ 3）A/D转换器

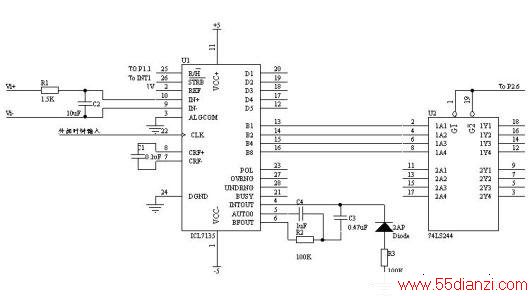

基于 ICL7135的A/D转换器实现电路：

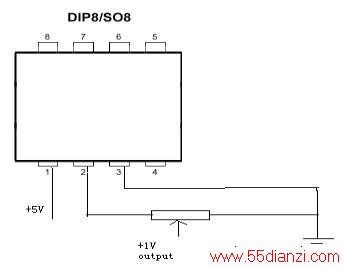

基准源选用芯片 MC1403 2.5V分压得到：

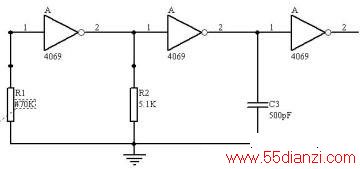

由于 ICL7135内部没有振荡器，所以需要外接。但A/D转换器精度与时钟频率的漂移无关。正向积分时间T1和反向积分时间T2按相同比例增加并不影响测量的结果。ICL7135的时钟频率典型值为200kHz最高允许为1200kHz，时钟频率越高，转换速度越快。每输出一位BCD码的时间为200个时钟周期，选通脉冲位于数据脉冲的中部，如果时钟频率太高，则数据的接受程序还没有接受完毕，数据就已经消失了。考虑到此系统频率要求不是太高，且单片机的工作频率也不是很高，因此我们取时钟频率的典型值：200kHz。由于频率比较低，对时钟漂移要求不高，我们采用阻容方式实现了基本的振荡电路。如下：
振荡频率约为 160kHz。
此外 ICL7135外部还需要外接积分电阻、积分电容，但A/D转换器精度与外接的积分电阻、积分电容的精度无关，故可以降低对元件质量的要求。不过积分电容和积分电容的介质损耗会影响到A/D转换器的精度，所以应采用介质损耗较小的聚丙乙烯电容
ICL7135还需要外接基准电源，这是因为芯片内部的基准源一般容易受到温度的影响，而基准电源的变化会直接影响转换精度。所以当精度要求较高时，应采用外接基准源。一般接其典型值1V。
(4) 、人机交互界面

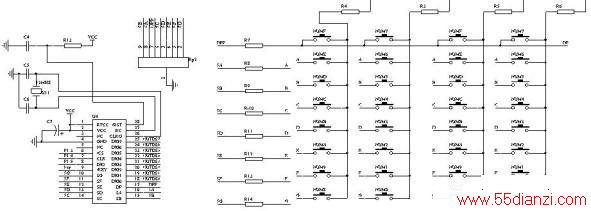

(a) 、键盘接口图：
键盘控制芯片 ZLG7289 控制键盘的扫描，当监测到有键按下后 ZLG7289 的 9 脚便产生一个低电平通知单片机，单片机可以采用查询或者中断方式将数据通过 P1.5 以串行方式读入。因为查询方式会浪费大量的时间 , 所以本系统采用的是中断方式。

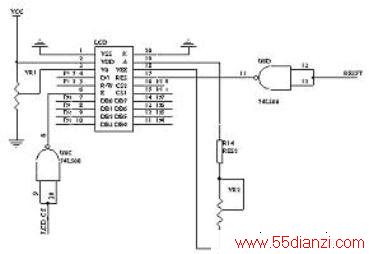

(b) 、 LCD 显示接口电路
.
LCD 复位信号通过反相器接到单片机的 RESET 上，上电或手动复位时将随单片机同时复位。由于复位后并行口输出高电平， LCD 处于选中状态，此时 LCD 将输出内部状态字，将会影响数据总线上的数据传输。所以外接一个反相器。
二、软件组成：
（一）、流程图

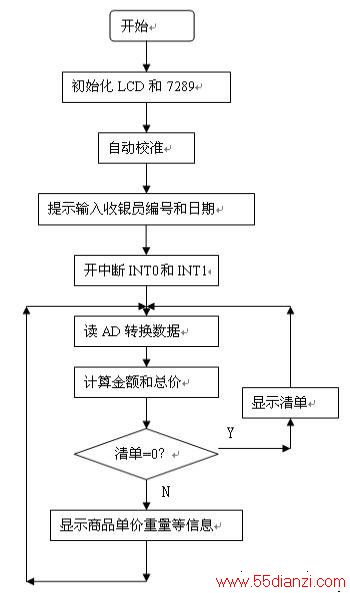

主程序流程如图所示：

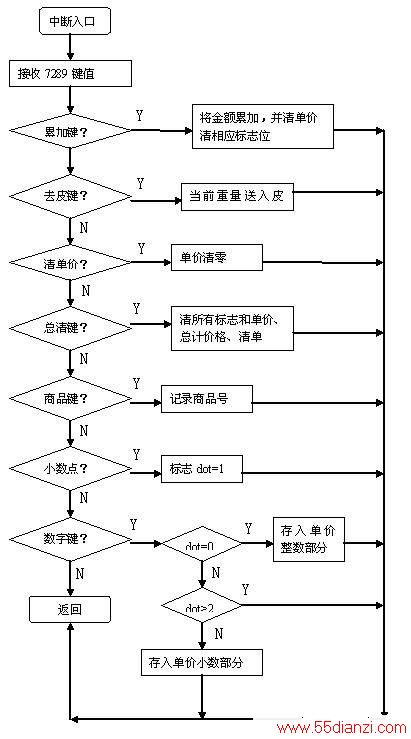

中断服务程序流程图如下：
（ 2）、软件说明
由于涉及到大量数据的运算，程序不宜采用汇编语言， C语言大大缩短了开发时间，且程序可读性非常好。
程序中对 AD采入的数据进行了数字滤波，进一步减小AD读入数据的误差。
7289键盘控制采用中断方式，加快了程序的执行效率。
详细的操作过程见使用说明。
