三相异步电动机24槽单层同心式绕组的下线方法

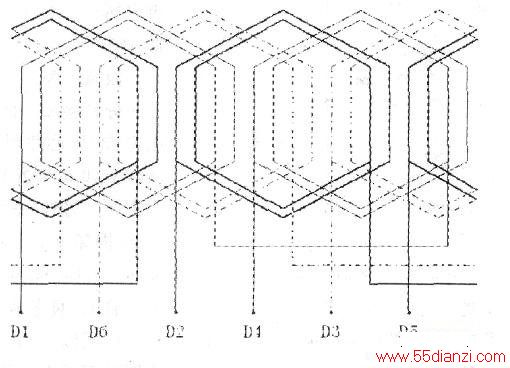

　　凡是24槽单层同心式绕组，均按下面方法下线，如图所示。
　　
　　下两槽，空两槽，再下两槽，再空两槽。第一次的两个上线圈边和第二次的两个上线圈边先不下，留着压边。从第三次开始，可把两个上线圈边和两个下线圈边全部下到槽中，第四次以后均按第三次的方法全部下线，最后把第一次和第二次留着的四个上线圈边下到槽中。至此，下线工作结束。
