FU50推动变压器的设计

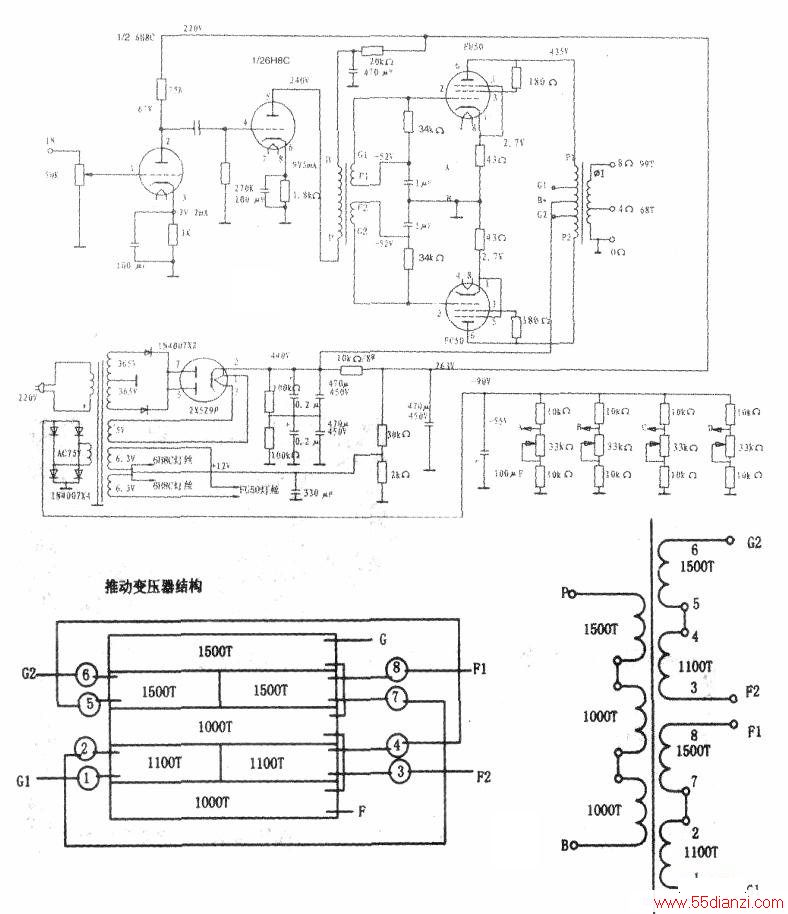

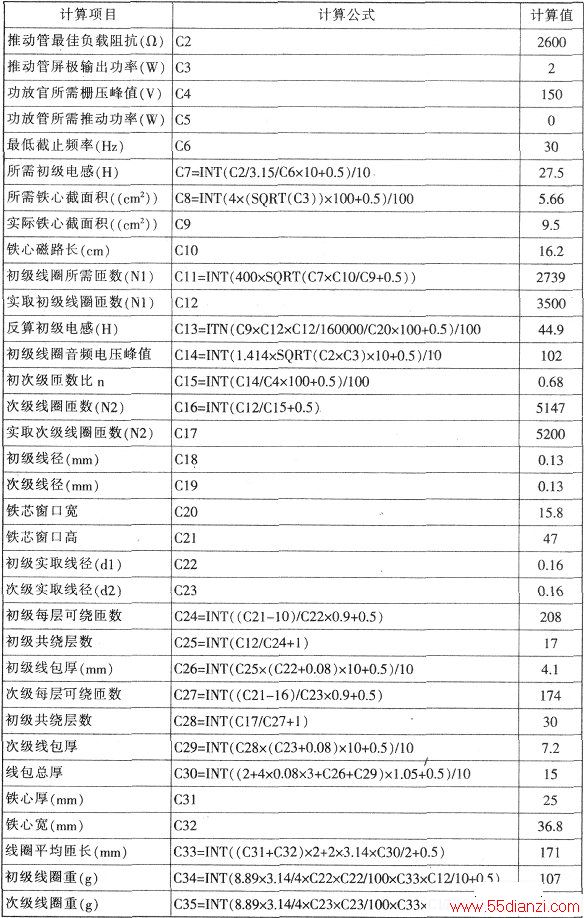

　　FU50推动功放线路图如上图所示，变压器采用优质的冷轧矽钢片XCE型铁心，线圈采用分层分段绕制，以减少分布电感和分布电容。线包每层用0.08绝缘纸绝缘，段间用3层0.08绝缘纸绝缘。线圈结构及接线见下图。初、次级线圈均用西0.13mm漆包线(带漆皮φ0.16mm)绕制。具体参数见附表计算单（下表），读者如要制作，可将“计算公式”栏中等号及以后的内容复制后再粘贴到“计算值”栏，即可方便设计各种规格的推动变压器了。

　　1．关于推动管的负载阻抗
　　
　　过去AB2类的推挽机，功放管需要推动功率（功放管有栅流），没有看到适合现在发烧机的AB1类的设计资料。于是根据设计的推动级线路，作了如下探讨。

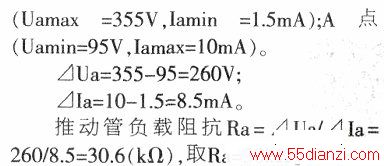

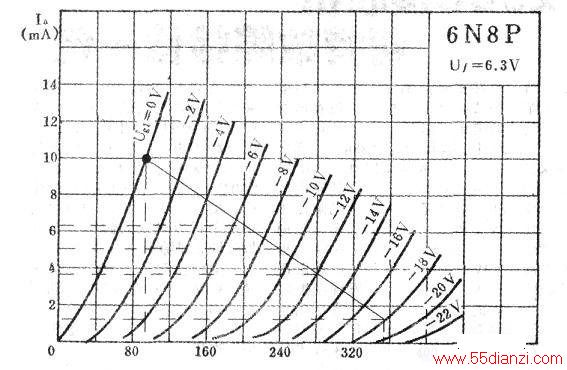

　　推动管选用6H8C (6SN7)工作点的选取见下图．静态工作点“0”对应的屏压Ua0=240V，静态屏流Ia0=5mA，负栅压Ug=-9V，取Iamax=2×Ia0=l0mA。过Ia0=l0mA点作水平线交Ugl=0V曲线于A点，过A、0点作直线交Ugl=-18V曲线于B点，线段AB即为动态工作线。从图中得出B

　　在推动变压器次级并接功放管栅漏电阻R2（见上图中Gl-F1；G2-F2并接的电阻），用以调整初级阻抗(Ra)。

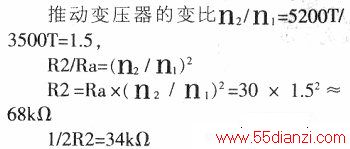

　　R2的计算如下：

　　因此．在推动变压器的次级两个绕组上分别并上34kΩ电阻．即可满足推动管的负载阻抗。

　　失真分析：FU50作AB1类推挽．栅一栅极最大输入电压约120Vp-p，要求推动

　　最大信号时的非线性失真度

　　设计时感到最大信号时的失真度6%看起来有点大，就又用6N6、6N2等管子作了设计，似乎还不如6H8C（不排除作图的误差），抱着试试看的心情，开始了焊机。试机时还真有点担心，但等音箱一出声，所有的担心瞬间化为了惊喜。

　　事后分析，由于多数时间听备乐不到最大音量的1/4，实际听音几乎感觉不到失真。受环境限制，从来没有把音量开到l/2过，也就从来没有听过6%的失真是什么样子。

　　2．电压放大级
　　
　　电压放大级的工作点设置很有讲究，最初为了省事，直接采用推动级选取的工作点，6H8C的屏极负载就用34kΩ电阻，而由于是电阻性负载，压降比推动变压器的初级线圈大很多，B+电压反而比推动级的还高，虽然电路显得有点古怪．但失真一定很小。经过播放各种音乐反复试听，虽然从失真方面挑不出毛病，但总感觉声音较硬，有一种粗糙的印象。为了使声音更加细腻，最后还是重新设置了工作点，新工作点设置较低，电压放大管的屏流为2mA，负栅压仅为2V，完全可以满足CD机的最大信号电压，听感有了很大的改善。
