电力变压器冷却电风扇自动控制电路

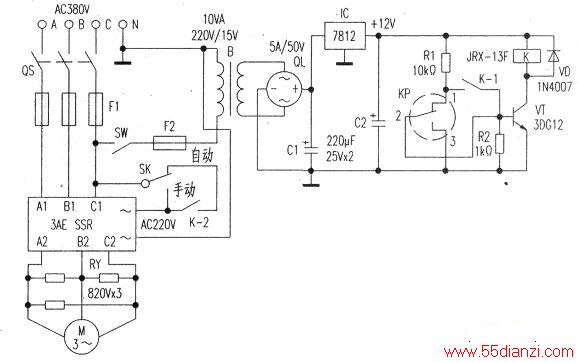

　　电力变压器等设备的冷却电风扇，多采用电接点式温度计进行自动控制。当温度达到某一上限温度值时，温度计上限接点闭合，带动固态继电器3AESSR通电工作，启动电风扇运转降温：当温度下降到某一设定的下限值时，温度计下限接点闭合，固态继电器3AE，SSR截止．冷却风扇停止运行，电路工作原理如图所示。
　　
　　闭合开关QS、SW，转换开关SK打到自动位置。交流220V经变压器B降压为15V，由QL桥式全波整流，电容C1、C2滤波、IC7812稳压，输出+12V供给控制电路。
　　
　　当温度达到上限温度值时(电力变压器一般为850c)，电接点温度计KP指针动接点2与上限接点l闭合．晶体三极管VT饱和导通。继电器K的吸引线圈通电吸合，其常开触点K-l、K-2闭合，固态继电器3AESSR的交流输入控制端获得交流220V电源而导通，使其交流输出受控端导通，冷却电风扇M启动运转，开始降温。
　　
　　这样，当被冷却设备（如变压器）开始降温，温度计KP上限接点断开．三极管VT仍有基极电流。只有当温度下降到下限值（变压器为65℃）时，温度计KP的动点指针2与下限接点3闭合，晶体三极管VT失去基极电流而截止，继电器K失电释放，固态继电器3AESSR失去控制电源而截止，冷却电风扇M停止运行。如此反复，达到自动控制目的。
