Hi-Fi输出变压器的绕制要求与数据

　　胆机上使用的HI-FI输出变压器是高保真音响设备中的关键元件，其自制时，相关技术要求、绕制数据、制作工艺以及硅钢片、漆包线等的品质均直接影响胆机的音质效果和音量。
　　
　　一、输出变压器的绕制要求：
　　
　　原则上讲，这种变压器与普通音频输出变压器的绕制要求基本相似，只是在线圈的排列方式上有所不同。为了增加初级线圈的电感量，保证频率响应向低频端伸展，并同时不减少它的漏感，以使高频特性得到改善，经音响界前辈们的不断努力探索和实践，认为采取初次级交叉分段的独特方式进行绕制，可以满足Hi-Fi的要求(见下图)。其主要技术性能要求如下：
　　
　　1.在频率范围为20～15000Hz时，失真度应<1dB；
　　
　　2.胆管的屏压UP应为316V，屏流IP为0.08A，反馈系数K为5％，输出功率P2为8.5W
　　
　　3；变压器的初级阻抗IPP为10kΩ，次级阻抗Z2为0-4-8-16Ω，变压器的效率η为85％。

　　二、输出变压器的绕制数据：
　　
　　依据上述技术要求，可以运用公式求出变压器及其在绕制变压器时所需掌握的数据。
　　
　　1、初级线圈的电感量(失真系数m=1.12时)：

　　
　　2、铁芯截面积:

　　
　　经查阅常用铁芯规格资料，应选用CIEB22标准铁芯型号，其有效截面积SC=2.2×3.3×0.91≈6.6cm2，磁路长度为LC=12.4cm；
　　
　　3、线圈匝数比(当次级阻抗为4/8/16Ω时)：

　　
　　4、初级线圈总匝数：

　　
　　5、中心抽头B+至G2的匝数：

　　
　　6、次级线圈匝数(视次级阻抗而定)：
　　
　　N2=N1/n1=3446/46≈75,

　　N2=N1/n2=3446/32.6≈106，

　　N2=N1/n3=3446/23≈150；
　　
　　7、初级线圈平均电流：
　　
　　I1=IP/2=0.08/2=0.04A；
　　
　　8、次级线圈电流(当Z2分别为4/8/16Ω时)：

　　
　　9．初级线圈导线直径：

　　
　　初级线圈导线直径(视次级阻抗而定)：

　　

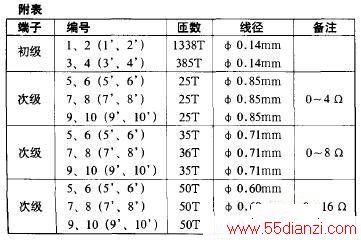

　　最终计算结果见附表。
