使用电子管放大器放音，中、高频表现很有韵味，这个特色是器材所决定的。FD422功率电子管，在胆机世界中享有“出类拔萃”之美誉，但价格却为名管300B的数十分之一。笔者选购二手优质元器件，精心设计、细心安装、反复实验，终以极高的性价比，完成了这件作品。通过数月的煲机试听、校声，出声不凡，有着和名胆300B相似的音质。
一、电路设计
在保证性能的前提下，以简洁至上为设计原则，避免多一分零件多一分失真，同时又使制作调试颇为简单、容易。
下图所示的是本机电路图。电路程式为6Nll共阴电压放大-6P3P电压放大兼推动一FD422单端A类功率放大输出。
前级共阴电压放大级是传统的电压放大电路，几乎所有的电子管前级都采用这种线路。前级电压放大管采用6N系列试制、试听，论解析力、层次感、动态以及人声的圆润和细腻，6Nll全面胜出，而且该管采用共阴放大，消除了常见的 (后来才应用于音频领域的)SRPP线路那种音色偏淡偏亮、音乐味较差的感觉。
推动管使用“大名鼎鼎”雅号的功率电子管6P3P，该管工作于A类电压放大、小电流工作状态，有较好的线性和推动后级的能力。该级推动管使用“甜女柔声”的EL34管并不合适。
当使用6P3P后，声音更细腻入耳，细节更加清晰，堂音丰满、层次分明，声音表现上颇有点LP的味道。
另一只小功率管6V6GT,音效也相当不俗。读者如手头拥有，亦可用它一试。
功率五极管采用电子管 FD422，该管和300B一样，均是直热式电子管，即灯丝为阴极，而且两者音色颇为接近，故有“出类拔萃”之称。论输出功率，FD422管还稍大于300B管，并且所需的推动电压约为 300B的一半，减轻了推动级的负担。五极功率管，有标准接法、超线性接法、三极管接法三种选择。标准接法因内阻大、失真指标高，目前已较少使用，但输出功率和动态会更大一些。当本机用超线性接法时，动态较大，音场宽广，节奏感较强，表现人声亦不错，输出功率可达2x l2W以上。当用三极管接法时，人声更恬净、圆润、甜美，无失真，很是耐听，输出功率在2 xlOW左右，适合听民歌、弦乐、小提琴、轻音乐类以音乐欣赏为主的作品，读者可视自 己爱好选择。由于笔者使用的是灵敏度较高的书架箱，又偏好音色表现，所以电路中采用三极管接法。超线性接法仅把2脚上的100Ω电阻改接于输出变压器的SG抽头即可。
二、电源电路电源

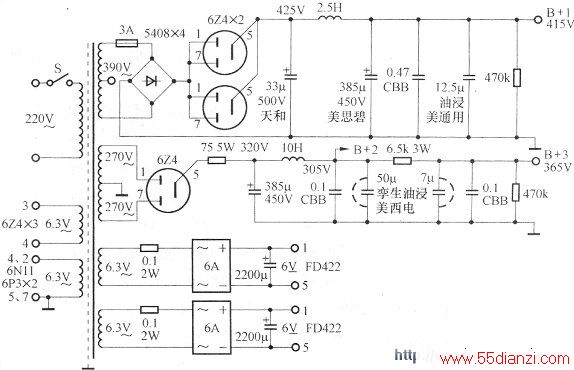

电路如上图所示。前级和后级分别供电，可使前级工作更稳定，前后级干扰最小。电源变压器需要两个高压绕组，该变压器拆自一台老式电子管仪器的拆机品。仿制者如无法摘到相近的产品，只有自制或定制，也可采用2个电源变压器，在底盘设计时多加考虑。该变压器的功率在400W左右，灯丝绕组有4组6.3V4A的电压电流输出，本机全部加以利用。高压绕组l95V x 2，中心抽头空着不用，用耐压lkV、电流3A的韩国产整流二极管lN5408作桥式全波整流，之后两只6Z4并联作高压延时输出。因电压稍高，使用时输出电流应小于250mA，但用于两只FD422管相加的l60mA的工作电流，仍绰绰有余。
功率级滤波电路用传统的CLCT1型滤波器，所用的扼流圈用老式的 12英寸黑白电视机变压器代用。该变压器质量上乘，初级电感量实测l3H，远远高于大小相同的其他变压器4H的电感量。为了防止磁饱和，铁芯必须改为单向插法。拆卸铁芯颇为麻烦，为了怕损坏线包，在扭断几片硅钢片后，在铁芯中间用薄扁冲和锤子细细敲出，拆下几片后，就可顺利地一片片撬开、取出。改为单向搐法时，在铁芯中间垫一层牛皮纸，实测初级电感量刚好2.5H。前端滤波电容取值不易过大，有33μF/500V已足够，品牌不必太讲究，用国产“天和”即可，但绝对不能省略，否则会引起扼流圈铁芯电磁振荡。B+1端笔者为改善音质而采用 3 85μF/450V 的蓝色美国SPRAGUE (思碧)二手长寿命电解电容、莫产通用 12.5μF/370V拆机油浸电容、美思碧0.47μF/630V聚丙烯电容，并联组成电源退耦电路校声。用于功放思碧电解耐压稍底，空载时可能难以承受1.4倍的高电压，而手头又无更好的高耐压电解电容，所以调试前，必须仔细核对，确认功率级线路无误后，插上功率管和整流管进行加载调试，以避免思碧电解电容可能会出现的击穿之虞。油浸电容的耐压不必担心，一般可用到3倍左右的电压也不至于损坏。
前级放大推动仍采用CLC滤波电路。电感扼流圈用5W的输出变压器代用，电感量约1OH。滤波电容前端仍用380 μ F/450V的思碧电解，工作电压低空载时，不必担心击穿。由于容量大，为了防止整流管6Z4浪涌电流冲击，接有75Ω/5W 的限流电阻。
B+2、B+3踹滤波电容为美西电拆机孪生油浸电容，四爪为地，三爪为50μF (实测49nF)，二爪为 7F。使用时均并联德国早期透明国际认证打标的0.1μF/275V老WIMA(威马)靓声电容。西电油浸电容50nF端用于推动级退耦，而7nF端则用于6Nll电压放大级退耦，容量合适，实际表现堪称一流。
三、元件选择

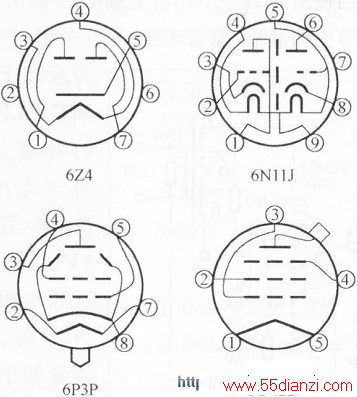

电子管用北京产双三极小九脚管6NllJ，6P3P选用曙光牌，FD422为南京牌，均为早期产品。管脚排列如下图所示，外形如图4所示。FD422玻壳呈黑色，内涂有石墨层。6P3P和FD422两声道应配对使用，但通过实验6Nll内部双管亦有一定的误差，实际使用也需配对，主要是测量阴极对地电压误差应十分小。
6P3P的阴极旁路电容用温暖厚声的美国小体积、大容量EC电容和音色靓丽的德国EROMKT绿色电容混合使用，两者配合，相得益彰。与采用电解电容作阴极旁路电容相比较，声音厚度明显增强，音质更优美靓丽。，功率管FD422的阴极旁路电容因需较大容量，可用日本ELNA高速电解和美国EC电容并联使用，采用薄膜电容后，可使声音悦耳动听。
FD422的阴极对地大功率电阻，用2个美国DALE150Ω/5W的军用电阻串联使用。其余电阻可全部采用国产红色金属膜电阻。6P3P的屏极电阻功率需5W以上，6Nll的屏极电阻有2W即可，各栅极阴极间电阻用1W的。
耦合电容器笔者采用国产军用油浸电容和标有FQ-15的油浸电容器，曾试用美国产SPRAGUEV-Q极品银膜油浸电容，经比较听不出有太太的音质差别，这种电容即便是二手货，价格也挺高且不易买到。丹麦的Jensen油浸电容未曾尝试过，新品价格贵得太离谱了。
音量电位器，笔者采用邮购的2x23挡步进开关和一套美国DALE军工电阻自焊，双声道十分精确，没有误差，使声音定位更佳，而价格也只和一只美产ALPS电位器差不多，不但超值，性能亦好。
输出变压器，若自绕难度实在太大，质量又难以保证，所以笔者采用成品，选择名气较响的“曙光”牌。国产的“曙光”电子管是属一流，输出变压器也是一流的。该款型号为LM一4K-l5B的单端变压器，实际输出功率为25W，用仪表测电感量和直流阻抗，两个输出变压器竟丝毫不差，可见它的内在质量，据说是由胆机大师亲自监制。用于FD422作推动输出足有富余，高低频响应很平直，听感十分优异。
四、安装调试

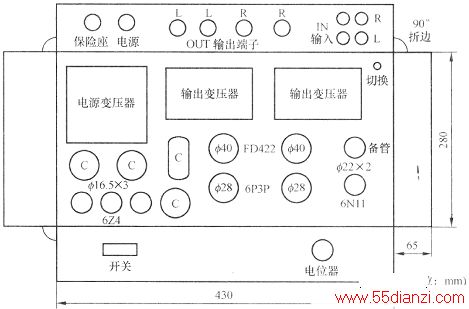

首先做一个合适的底盘。在一块2mm厚铝板上，把零配件(如电子管座、变压器位置、大电容位置等)放置板上，最好将滤波部分排列一处，管座接线就近方便，元件、焊接架(片)要恰到好处等。再从纸上一一画出，反复修改，定型后便在铝板上开始划线制作，开孔处用φ3钻头直排(变压器位置)与圆排(管座位置)打孔，再用半圆或扁冲凿空，用圆扁锉刀修理，直至尺寸符合要求，必要时还要修改补充。由于仿制者手头零配件不可能与笔者用的完全相同，所以制作时还要多加考虑，直至完全满足自己的要求。本机底盘制作如下图所示，仅供制作时参考。
焊接采用搭棚焊接法，采用条瓷质接线排焊接零配件，电源滤波1条，前级1条，推动级1条，功率级元件少干脆不用。接地线在滤波电容处星形一点接地，L、R声道分开走线，焊接线最好用镀银线，B+等连接线应绝缘良好，地线尽最粗，走线不能与机壳相碰。由于线材很难搞到，笔者用的是一台上海产扩音机上的拆机线，颜色各异，效果良好；灯丝线绞合，走线尽量整齐，用线也并不是想象中的那么多和复杂。调试完成后，走线用塑料扎扎紧，既整齐又美观，本机底视图如下图所示。
焊接完成后，应仔细核对线路无误，便可进行调试。前后级分别调试，后级应先插上电子管，当然负载(音箱)也应预先按上；否则由次级反射到初级的交流信号电压太大，有可能会烧毁昂贵的输出变压器(虽次级接有电阻作静态保护，但仍不能忽视。)FD422的屏压为390V，屏流在80mA上下，在A类机有较大的输出功率。该管灯丝电压采用直流供电，当用交流供电时，本底噪声太大，使人无法忍受，而且灯丝是交流供电好还是直流供电好，目前也是个见仁见智的问题。
