交流固态继电器电路

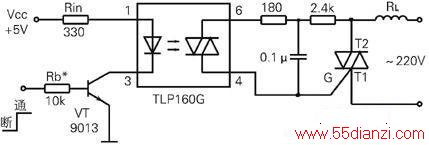

　　TLP160G光耦用得最广的是用作交流固态继电器。它可以与外接双向可控硅作简单连接来驱动市电供电的各种负载。其电路如图所示。输入三极管VT的基极的控制信号为高电平时，VT导通，红外发光二极管也导通（VCC 经RIN、红外发光二极管、经VT的C、E极到地），光触发双向可控硅导通；这使外接功率较大的三端双向可控硅导通，负载RL得电。其工作原理相当于图5右中的控制开关：K闭合，双向可控硅导通；K断开，双向可控硅截止。

TLP160G光耦应用电路

　　如果将虚线框内的电路做成一个单独的模块，它就是一个交流固态继电器。图5的电路适合于电阻性负载，若是电感性负载，电路中增加一个RC，如下图所示。

　　这种交流固态继电器有一个缺点，它的双向可控硅不是在交流电过零时触发导通，其结果是正弦波不完整，这瞬间会产生对电网的干扰。外接三端双向可控硅耐压要大于400V，工作电流应大于负载最大电流。
