微处理器IIC总线系统保护电路

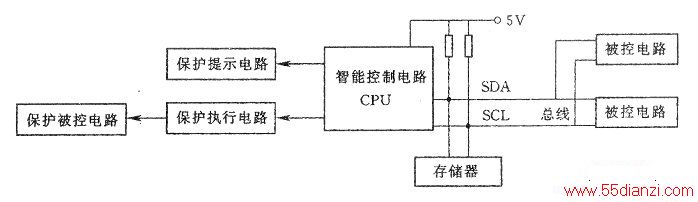

　　IIC总线彩电，IIC总线保护功能是通过IIC总线系统来实现的，因此其保护电路的方框图其实就是IIC总线系统的方框图。常见的I2c总线彩电保护电路如图所示。主要由被控小信号处理电路、信息传输总线系统、智能控制电路微处理器、保护执行电路和保护提示电路等几部分组成。

　　采用IIC总线控制技术的电视机，微处理器仅通过数据线SDA和时钟线SCL两根传输线与一只或多只被控集成电路相连接，IIC总线系统的微处理器与被控集成电路之间采用的是双向传输，不但微处理器向被控集成电路发出控制信号，被控集成电路还向微处理器发送应答信号，微处理器根据被控集成电路的应答信号和IIC总线上的通信情况，对整机的工作状态进行检测，并提供自检信息。

　　IIC总线彩电每次开机时，微处理器都要检查串行数据线SDA和串行时钟线SCL是否有开路、短路故障，对挂接在IIC总线上的被控集成电路或组件电路进行检查，并将检查结果通过IIC总线系统记录到存储器中，供维修人员参考。当IIC总线或某些被控集成电路发生故障，但并不影响IIC总线运行时，整机可能继续运行；如果比较严重，IIC总线系统将进入保护状态。
