一款实用的气体压力自动监测装置

　　随着医院的现代化建设，各类先进的气动仪器与设备逐年增多。许多医院都装有中心供氧及中心压缩空气设备。但这些设备平时无专人看管，出现故障时不能及时发现与防范。为此，研制了这款气体压力监测装置，当供气设备的输出压力，一旦高于或低于正常值后，立即发出声、光报警信号，以及时进行处理（参看附图）。
　　

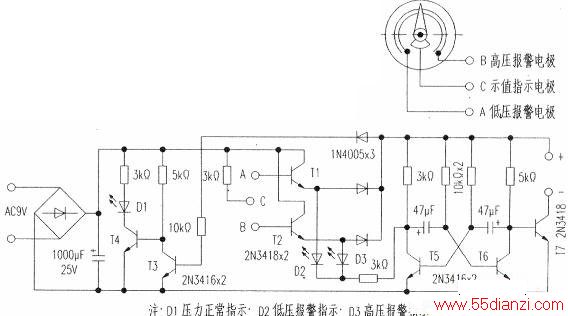

　　目前医院所用的气动设备，所需压力均在0.3MPa~0.5MPa之间，可将监测器的电接点压力表的低压报警电极A，调至表的刻度盘上0.28MPa处。将高压报警电极B．调到0.52MPa处。然后将电接点表的三个电极，分别与电路图中的A、B、C三个电极对应接好。接通9V的交流电源，经整流、滤波后形成一个+1 2V电源，作为报警电路的工作电源。如果供气设备输出的压力正常，则监测器用的电接点压力表的示值指示电极C．始终保持在0.3MPa～0.5MPa之间，不与A、B任何一个电极接触，晶体管Tl、T2由于基极为零电位，均为截止状态，其发射极为零电位，报警部分由于无工作电源而不工作。同时，由于T3的基极也是零电位、其集电极的正电位使T4导通，压力正常指示灯D1亮。
　　
　　当因某种原因造成供气设备输出的压力低于0.3MPa时，由电接点表的示值指示电极C，与低压报警电极A连通，此时，晶体管T1由于基极为正电位而导通。其发射极输出近12V的直流电压，使由T5、T6等元件组成的多谐振荡器得电工作，从T6的集电极上输出一个间歇的正方波信号，使T7间歇的导通与截止，从而驱动蜂鸣器发出间歇的讯响信号。另外由T1输出的正电压，随T5的导通与截止，使低压报警指示灯D2发出与声报警信号同步的光报警信号。T3的基极此时也为正电位，导通后集电极为零电位，使T4截止，压力正常指示灯灭。
　　
　　同理，当压力输出超过0.5MPa时，压力表的示值指示电极C，与高压报警电极B接通，晶体管T2导通，推动后属报警电路工作。只是此时发光的为高压报警指示灯D3，因T3的基极此时也为高电位，经T3、T4转换后，压力正常指示灯停止发光。当压力恢复正常后，示值电极C，与高压电极B及低压电极A断开后，报警器转到正常监测状态。平时只要观察监测器的工作情况，就可了解供气设备的工作状态。
