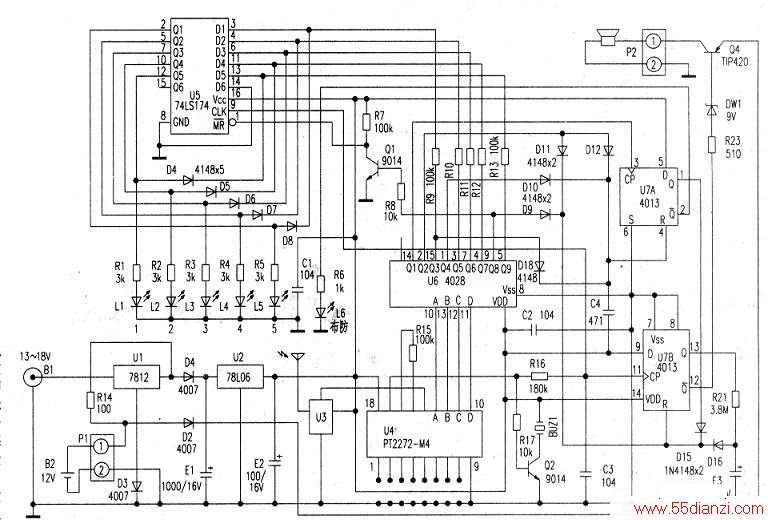

该报警器由主机、无线或有线探头及遥控器三大部分组成。主机电路原理图如图所示。其中：
U1、U2分别为本机提供12V报警电源和6V整机供电电源。U3、U4组成无线接收解码电路，完成对无线探头（磁控、红外、烟感和煤气泄漏等）发出的信号的接收、放大和解码等工作。U4的①一⑧脚为地址编码脚，采用二态编码；10～13脚为数据输出脚；17脚为OUT输出端，当接收到信号的地址码与本机的地址码相同时，此脚输出高电平。
U6是一个4线-10线译码器，能将来自U4第10～13脚的BCD码转变成十进制控制信号输出，R9—R13为隔离电阻。
U5是一个6D触发器，其①脚为清零端，常态为“1”，⑨脚为时钟输入端，在时钟到来时，D端的数据被传送到Q端；由于U4的数据码(BCD码)是非自锁型，U5的0D端数据也是非自锁的，为了使报警数据能够锁存，电路中接人了二极管D4～D8，使D触发器能够自锁，报警发生后，与探头对应的发光二极管将持续发光。
U7A接成一个双稳态触发器，对主机进行布防和撤防控制。上电时，电源通过C4给④脚一个正脉冲，U7A处于①脚“0”、②脚“l”的状态，②脚使布防指示灯L6亮，①脚为“0”：对U7B的“R”端没有控制作用，U7B能被触发，保证了每次上电时，系统自动处在设防（运行）状态。
U7B、R21、E3、D16等构成单稳态触发器，其延时时间（约1分钟）即为每次报警声响的持续时间；在布防状态下，只要本机收到了与本机地址码相同的信号，U4的17脚即输出高电平，经R16、C3触发U7B，使之翻转，13脚输出“1”，通过R21对电容E3充电；12脚输出“0”，三极管Q4因得到基极电流而导通，高响度警笛发出大于20dB的报警声；当E3两端的电压达到U7H的“R”端阈值电压时，U7B再次翻转，结束本次报警。
R17、Q2、BUZ1等构成按键确认电路，当本机收到与其地址相同的信号时，蜂鸣器都将发出提示音。
按下遥控器上的清除按键“C”，U4的④脚输出“1”，经U6译码后⑨脚输出“1”，一路经电阻R8使三极管Q．导通，U5的①脚为“0”，U5被清零，已报警发光的发光管熄灭。另一路经二极管D9给U7B的“R”端加上高电平，U7B被禁止触发。
按下遥控器上的撤防键（小按键），U4的13脚输出“1”，经U6译码后⑩脚输出“1”，送到U7A的⑧脚，触发U7A使U7A翻转，①脚为“1"、②脚为“0”；①脚的高电平经D15使U7B的“R”端也为高电平，U7B被禁止触发，②脚的低电平，使运行指示灯L6熄灭，系统撤防。
按下遥控器上的布防键“B”，U4的12脚输出“1”，经U6译码后②脚输出“1”，一路经D12送到U7A的“R”端，使U7A翻转，②脚为“1”使运行指示灯L6亮，①脚为“O"对U7B不起作用；另一路经D11加到U7B的“R”端，使U7B被禁止触发，避免了按布防键时，报警器发出报警声响。
按下遥控器上的紧急报警按键“A”，将使U6的①脚输出高电平。此时如果系统处于布防状态，则U7B直接被触发而报警；如果系统在撤防状态，则①脚的高电平经D10先使U7A布防，U7B再被触发而报警。
在报警持续时间内，按下遥控器上的小按键（撤防）或清除键，都将使U7B迅速复位，结束报警。
当接收到无线门磁发出的信号时，U4的⑩脚和13脚将同时为“1”，经U6译码后⑤脚输出“1”，6D触发器的Qs端被触发为高电平并通过D4自锁，第一路防区报警指示灯Ll亮。如果此时主机为布防状态，则警笛发出报警声；如果主机为撤防状态，则不发出报警声，只有蜂鸣器在接收到信号时才发出提示音。可设置五路防区显示。
本机可配的无线探头有磁控探头、红外线探头、烟感探头、煤气泄漏探头筹，均为成品。
遥控器的外形尺寸为65mmx38mmx15mm，四个按键分别为“A”紧急报警按键、“B”布防（设防）按键、“C”清除按键和“D”撤防按键（小按键）o
