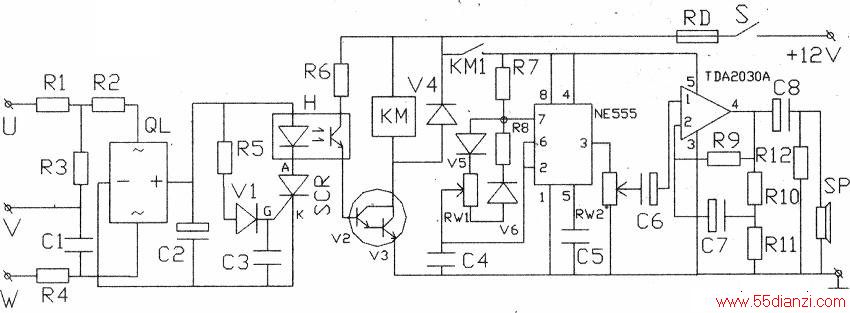

电路组成及原理：见下图。它由缺相检测电路、执行电路、音频振荡及功率放大电路组成。缺相电路由R1、R2、R3、R4、C1、QL、C2组成；执行电路由R5、V1、C3、SCR、H、R6、V2、V3、KM、V5组成；音频振荡电路由R7、R8、V6、V7、RW1、RW2、C4、C5、NE555组成：功率放大电路由C6、C7、C8、R9、R10、R11、R12、TDA2030A、SP组成。
工作原理是：当由于某种原因造成某相（如U相）断路时，缺相检测电路有不平衡电压输出（这是专利的一个关键点，后面都是常见的电子电路了。其实《电子报》2013年32期11版，用LED做简单的电机断相保护器的文章，就是一个简单三相平衡的检测器——小编注），经桥堆QL整流、C2滤波，输出一个直流电压Uo，该电压加到执行电路可控硅SCR的控制极G，使SCR导通，SCR阳极接的光耦(光电耦合器)H也导通，从而使得复合三极管V2、V3由基极偏流而导通，它的集电极所接的继电器KM得电动作吸合。继电器动作后，它的常开接点KM1闭合，接通由时基集成块NE555组成的音频振荡电路和功率放大电路的12V电源，音频电路产生的音频报警信号经电位器RW2、C6加到功放集成块TDA2030A的输入端①脚，经功率放大，④脚输出的大功率信号使喇叭SP产生响亮的报警声，提示值班人员注意：“电力线发生断线事故”，及时向上级主管部门汇报，安排电力抢修。电位器RW1用于调整振荡频率的高低：电位器RW2用于调整报警音量的大小。由于电路在守候状态时光耦不导通、继电器不动作，故电路不耗电，所以电路的直流电源用小型小容量的12V蓄电池，解除报警只需断开直流12V电源开关S即可。

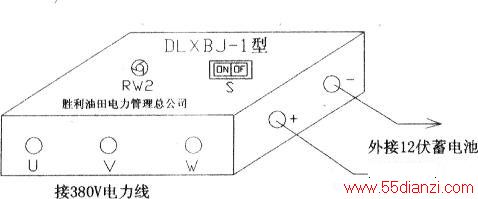

下图是成品示意图，其中U、V、W、+、一分别是接三相线路的接线柱和接蓄电池的接线柱，RW2为报警音量调节按钮。
电路特点：1.强、弱电经光耦隔离，强弱电之间无直接电的联系，保证安全02．电路在待机状态耗电低，节约电能。3．电路简洁，成本低经济
