采用Y976构成的高水位报警电路

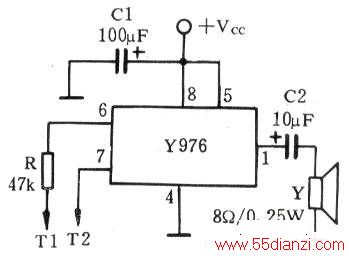

　　用Y976构成的高水位报警电路如图下所示，但这里并未利用⑤的开关阀电平来实现控制，而是通过⑥、⑦脚间振荡电阻的通断控制报警输出的，若水位探头T1、T2探测不到水位时IC失去振荡电阻回路而停振，当检测到高水位时，则①脚输出音响经C2耦合使喇叭Y报警，实验可以发现这时这个电路的⑤脚必须接电源正极。用该电路检测水位的好处是：经过水位探头的交流信号不会造成传感探头T1、T2产生电解电蚀现象。
