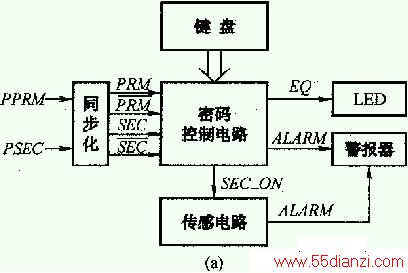

在一些重要部门或仓库常设有报警装置，以防外人非法进入。图4-6-3(a)所示为某报警装置的系统框图。
图4-6-3 密码报警系统

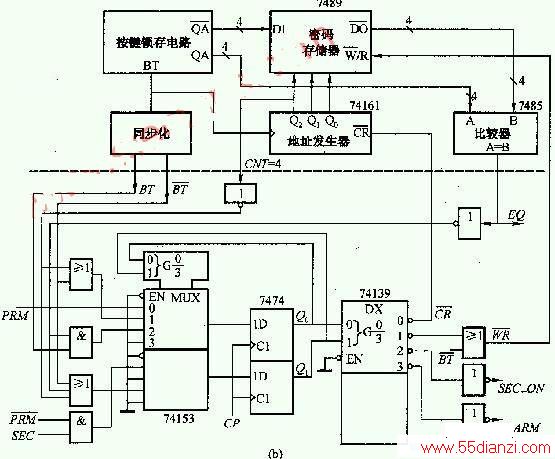

4-6-3(b)为密码控制电路的原理图。
该密码控制单元输入、输出信号较多，不易用状态图（表）来加以描述。但是，可以根据次态方程和输出方程画出波形图，进而理解其工作过程。
各触发器的次态方程
Q0n+1 = PRAM.Q1nQ0n + (CNT=4 + BT)Q1nQ0n + BT.EQ.Q1nQ0n
Q0n+1 = PRAM.SEC. Q1nQ0n + (CNT=4 + BT + EQ)Q1nQ0n
以及电路的输出方程
CR = Q1Q0
WR = BT . Q1Q0
SEC_ON = Q1Q0
ALARM = Q1Q0

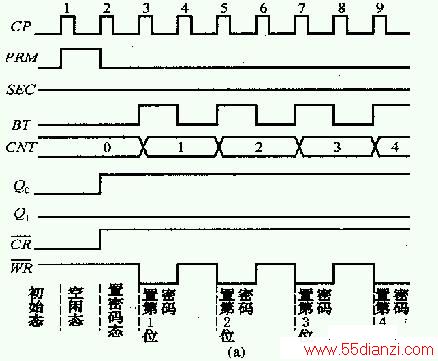

图4-6-4(a)给出了设置密码的过程中该控制单元有关的输入、输出信号的时序波形图。
图4-6-4 控制器的时序波形图

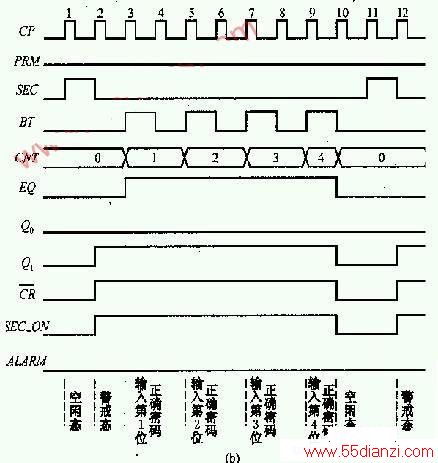

图4-6-4(b)给出了电路处于警戒状态下，控制单元有关信号的时序波形。
图4-6-4 控制器的时序波形图
