带照明信号的医生呼叫电路

　　本电路可用于医生呼叫铃，主要用于夜间辅助呼叫铃发挥作用，避免遗漏病人的求助声。在白天，只有呼叫铃本身工作，照明信号部分则自动切断。在夜里，呼叫铃声和照明信号可同时随病人的请求送出。
　　

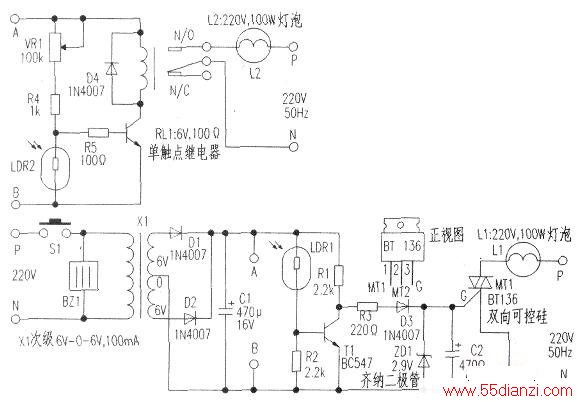

　　下图中呼叫开关按下时，变压器X1初级也同时与交流电源接通，次级电压经整流、滤波后，其输出直流电压经R1送至T1集电极。如果在白天，因受光线照射，光敏电阻LDR1呈低阻状态，T1导通，其集电极拉至地电位，因此双向可控硅BT136不工作，这时只有呼叫铃声可以听到，照明信号则处于无效状态。
　　
　　在夜间，LDR1因黑暗而呈高阻状态，因此在S1按下后，T1截止，使滤波后的正直流电压可经R1和R3对C2充电。D3的作用可使恒定的直流正偏压触发BT136，从而使白炽灯L1发光，因此在夜间既可听到铃声，又可看到求助的照明信号。齐纳二极管ZD1用来限制C2两端的电压维持在设定的稳定值。
　　
　　下图A、B点右侧的电路部分也更换成下图，不用可控硅而用继电器来控制照明灯。在白天，因LDR2的低电阻旁路了T2的基极电流使T2截止，继电器RL1不工作。在晚上，LDR2几乎呈开路状态，基极电流经VR1、R4和R5流人基极使T1导通，RL1吸合，灯泡L2发光。
