一款简易的报警电路

一款简易的报警电路

点击数:7806 次   录入时间:03-04 11:40:50   整理:http://www.55dianzi.com   安全-防盗-报警

  该电路是由两块555定时器和外接定时元件R、C构成的两个多谐振荡器电路。第一块555定时器的输出方波信号控制发光二极管的发光,第二块555定时器的振荡频率被第一块555定时器的输出电压调制为两种音频频率,使扬声器发出双音声响。

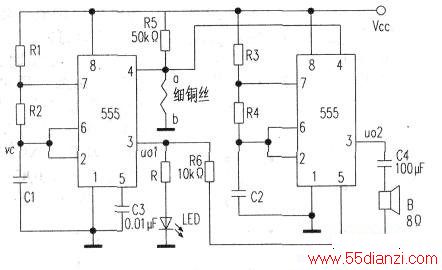

  下图为两块555定时器和外接定时元件R、C构成的两个多谐振荡器电路。

  多谐振荡器的特点是没有稳定状态,只有两个暂稳态,无需外加触发脉冲,可以由一个暂稳态自动翻转到另外一个暂稳态,并且两个暂稳态持续的时间可通过调节外接的定时元件R、C来进行控制。

报警电路

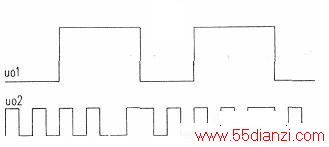

  两个555的④脚是复位端,当该脚通过铜丝与地相连时,④脚为0,两块555定时器构成的多谐振荡器不工作,此时Uol=Uo2=0,发光二极管LED不发光,扬声器不发声。当555定时器的④脚与地相连的钢丝断开时,④脚为l,第一块555定时器构成的多谐振荡器工作,此时uol输出不稳定的脉冲信号,在0和l之间不停地眺动,输出波形如图2所示,且Uol=1时,发光二极管LED发光,Uol=0时,发光二极管LED不发光,并且0和1持续的时间可通过调节外接的定时元件Rl、R2和Cl来进行控制,从而改变发光二极管闪烁的快慢。与此同时,对应的第二块555定时器构成的多谐振荡器工作,u02也输出不稳定脉冲信号,在0和1之间不停地跳动,并且uol输出的方波信号通过R6去控制第二块555定时器的⑤脚,改变了第二块555定时器构成的多谐振荡器的参考电压,当Uol=l时,对应参考电压高,第二块555定时器的振荡频率低;当Uol=0时,对应参考电压低,第二块555定时器的振荡频率高,输出波形见下图。所以,第二块555定时器的振荡频率被第一块555定时器的输出电压调制为两种音频频率,使扬声器发出双音声响。

  这样一来,由两块555定时器和外接定时元件R、C构成的两个多谐振荡器电路就构成了防盗报警装置。因图l的a、b两端用一细铜丝接通,将此铜丝置于盗窃者必经之处,比如大门或阳台,没有人进入时,两块555定时器的④号脚通过细铜丝与地相连,电路不工作,发光二极管不发光,扬声器不发声;当盗窃者欲闯入室内将铜丝碰掉后,两块555定时器的④脚为l,电路工作,发光二极管发光,扬声器发声。此报警装置可通过调节Rl、R2、R3、R4和Cl、C2来模拟不同声响,比如当Rl=R3=l0kΩ,R2=l00kΩ,R4=150kΩ,Cl=l0μF,C2=0.0lμF时,扬声器可以发出像救护车的鸣笛声一样的报警声,同时第一块555定时器构成的多谐振荡器的输出信号还可以改变发光二极管闪烁的频率。
