楼宇对讲门铃电路原理分析

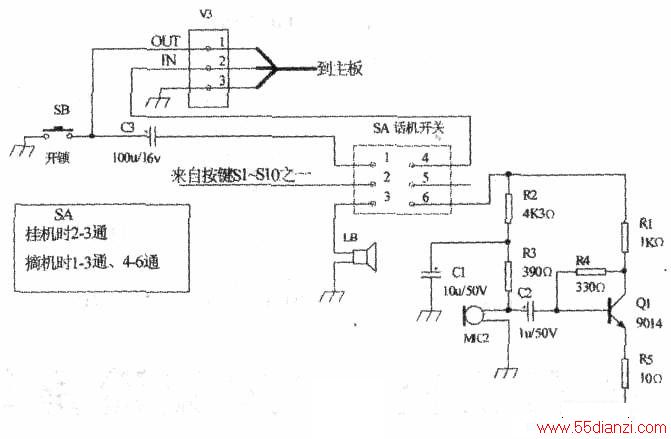

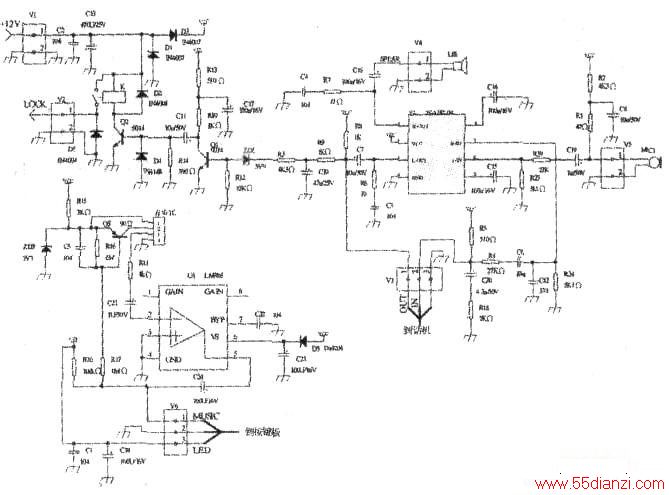

　　上图是楼宇对讲门铃主电路：中图是户外按键与照明电路；下图是室内话机部分。

　　上图中，变压器产生的低压经桥式整流、电容滤波、三端稳压块7812产生的+12V由插座VI引入，直接供给继电器K；另一路经D3隔离，产生VCC供给其他电路。

　　中图中，当户外有人按下按键Sl～Sl0之一时（如按下Sl时），插座V6的①脚经Sl、话机开关SA的②、③脚、喇叭LB到地（见下图），形成电流通路。相当于把R17下端接地，故Q5的基极为低电平，Q5饱和（见上图），音乐IC的②脚有触发高电平，故③脚有音乐信号输出。经Ul（LM386）放大后，由Ul的⑤脚输出，经V6的①脚、Sl、话机叉簧开关SA的②、③脚送到喇叭LB（见下图），而发出声音。

　　由于话机开关SA的特殊结构，该音频信号还可耦合至话机开关SA的④脚，再经插座V3的②脚耦合至U2(TDA2822M)的⑦脚(见上图)。放大后由①脚输出，使按门铃者可以听到从LB1发出的声音。

　　当屋内主人听到LB发出的声音后，摘下话机，屋内楼外的二人可以通话。MIC1拾取的声音信号送入U2的⑥脚，放大后由③脚输出（见上图），经插座V3的①脚、话机上的C3、话机开关SA的①、③脚耦合到喇叭LB（见下图），主人可听到对方的说话声。Vcc经主电路的R5降压后，再经插座V3的②脚给室内话机的MIC2和01供电。

　　主人的说话声经MIC2拾取，Ql放大后，又经话机开关SA的④、⑥脚（见下图），插座V3的②脚送至U2的⑦脚，放大后由①脚输出，推动喇叭LB1（见上图）发声，从而实现两人的通话。

　　主人摘下话机后，插座V6的①脚到地的通路就切断了，R17下端恢复了高电平，Q5截止，音乐IC和Ul都停止工作。

　　插座V3的①脚由于开锁开关SB的断开（通常是高电平），稳压管ZD1处于击穿状态，Ql饱和，Q2截止，继电器K不吸合。当主人按下开锁开关SB后，V3的①脚接地，ZD1正向导通。Ql截止，01集电极的高电平经Cll耦合到Q2基极，02饱和，继电器K得电，触点闭合，电磁锁LOCK得电动作，楼宇门打开。

　　按下Sl～Sl0中的任何一个，若能听到门铃声。说明Q5、音乐IC和Ul工作基本正常。

　　双方能通话，说明U2和室内话机工作基本正常。

　　插座V3的①脚正常是高电位；①脚对地短接时，应能听到继电器K的吸合声，说明开锁电路是正常的。

　　楼宇门对讲系统分立元件多，电路复杂，但如果有了原理图，故障维修就容易了。由于供电电压低，故障率并不高。电磁锁使用频繁，故易损坏。若能听到继电器K的吸合声，但电磁锁不动作，即可认定电磁锁损坏。另外，由于震动的原因，主电路易发生开焊的故障。若哪一部分电路不正常，首先应查供电部分。由于各部分接口标注清晰，可把主板、按键板、话机摘下维修，一般容易排除故障。

　　[例1]ZD2击穿，无门铃声，但不知何故，按下开锁开关SB，却听不到K的吸合声，换新后故障排除。

　　[例2]不能对讲。经查U2(TDA2822M)损坏，换新后不久又损坏，经查VCC达16V，超过TDA2822M的最大供电压(15V)，经查是电源板的7812击穿（估计过热损坏），换新后加大散热片，故障排除。

　　[例3]按下个别按键门铃不响，一般是按键的故障，换新后故障排除。
