多点防盗报警传感器

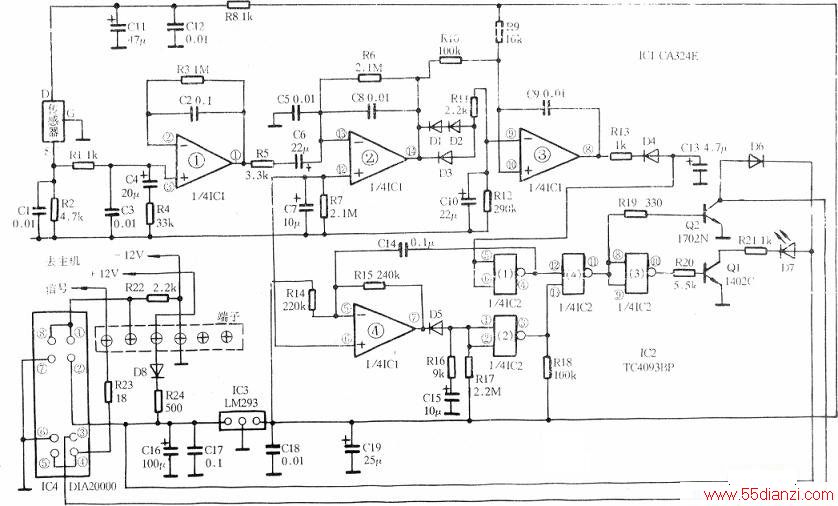

　　电路见下图。一台主机最多可连接8个探头，系90年代产品，主机CPU芯片用87C51FB。当某探头负责监控区域内出现警情时，探头传输信号给主机，发出声光报警，显示出警情地点号码。

　　主机与探头间有三条线，即±12V电源线和信号线。IC4(DIA20000)为电子开关，其①②脚接降压滤波后的11V电压，③④脚受控于Q2集电极电压Ua，当传感器视场内有人体活动时Q2截止，Uc2及③脚为11V;Q1导通，D7发光。无信号时Q1截止Q2饱和，UC2和③脚为0V。

　　开机后，主机用按键设置“报警值守”模式，信号线R23端为4.8V高电平，当传感器探头输出信号时，IC4④脚为4.8V，③脚即Uc2电压为11V，而输出盲区低电平脉冲时，④脚为4.01V，即④脚电平在4.8V与4．ov之间跳变。该脉冲经主机板电路送CPU识别处理，按软件程序执行报警，显示或值守。

　　IC4的②③脚内接800Ω限流电阻，平时③脚有11V电压。

　　IC2(TC4093)是与非门触发器，在此作与非门用。IC1为四运放CA324，对传感器输出信号（约在0.5～0.95V之间）进行放大、滤波、整形，其中1、2级是带通放大器，其通带高端频率由R3、C2和R6、C8决定，约10Hz，低端由R5、06和R1、C3决定，约0.5Hz。

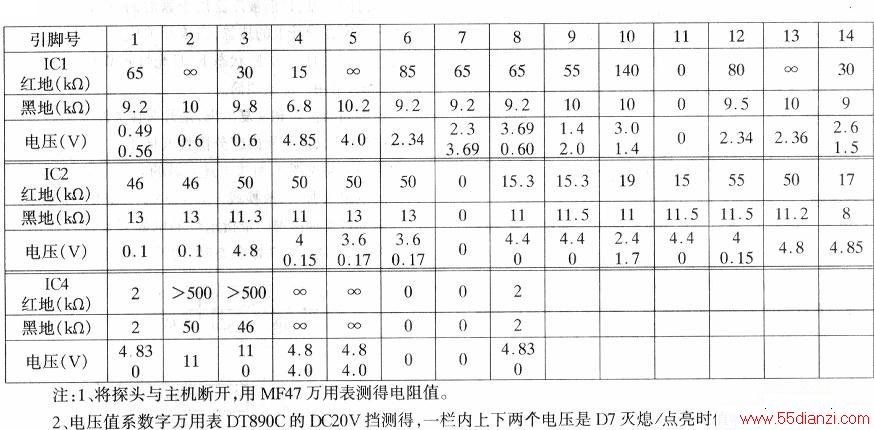

　　在第3级中C9、R10为积分元件，可提升信号波形后沿以减少畸变，第3级输出经反相器(1)反相后，在IC2的④脚输出高电平至与非门12脚。电源经R18将与非门的13脚固定在4.8V高电平，一旦IC2的12脚出现传感器报警信号也变为高电平，则与非门(4)的11脚变为低电平，驱动Q1和Q2动作。运放④和反相器(2)将C14耦合的探头脉冲信号放大整形送至与非门13脚，叠加在直流偏压上，以便与12脚脉冲同相位，使D7点亮且闪烁。实测各集成块引脚电阻、电压见下表。
