热阻的概念、测试原理、大效模式及对应的原因分析

热阻的概念、测试原理、大效模式及对应的原因分析

点击数:7746 次   录入时间:03-04 12:03:42   整理:http://www.55dianzi.com   传感-检测-采集技术

    本文通过热阻的测试原理分析和实际案例,分别从热阻测试条件、控制限、上芯空洞、倾斜、芯片内阻等几个方面,全面地阐述对热阻测试结果的影响,并通过数据统计形成图表,较为直观明了,总结出热阻测试失效的各种可能原因。

    随着电子行业的不断发展,半导体分立器件的功率越来越大,使得产品的耗散功率增大。同时由于成本控制的原因,芯片和成品的尺寸都在不断的缩小,在一定程度上又限制了产品的散热。这就造成了产品存测试过程中,经常发生热阻不良。本文重点闸述了热阻测试原理和各类失效模式,并结合实际案例进行了详细的分析。

1 热阻概念及测试原理
1.1 热阻概念及作用

热阻是依据半导体器件PN结在指定电流下两端的电压随温度变化而变化为测试原理,来测试功率半导体器件的热稳定性或封装等的散热特性,通过给被测功率器件施加指定功率、指定时间PN结两端的电压变化(△VBE/△VF/△VGK/△VT/△VDS)作为被测器件的散热判据。并与指定规范值比较,根据测试结果进行筛选,将散热性差的产品筛选掉,避免散热性差的产品在应用过程中,因温升过高导致失效。各类产品的热阻名称见表1。


    1.2 热阻测试原理

    热阻测试仪配有接触检测和震荡探测功能,以防止接触不良和震荡造成的温度测量错误,提高了测试仪的稳定性。测试仪提供手动和自动测试,可测量瞬态热阻,存恒温槽的配合下,也可测量功率器件的稳态热阻,通过输入一个温度系数到测试仪,也可显示结点升高的温度。
    下面以NXP双向可控硅BT137—600产品为例,详细说明热阻测试原理。
    双向品闸管需要测试笫一象限△VT1和第三象限△VT3,测试条件相同,如表2所示。



    其中,IF:施加功率电流;IG:门极触发电流;IM:测最电流;PT:施加功率时间;DT:冷却时间:LOWER LIMIT:规范下限;UPPER
LIMIT:规范上限。
    测试电路如图1所示,测试时序如图2所示。


    2 热阻失效分析

    2.1 产品截面图

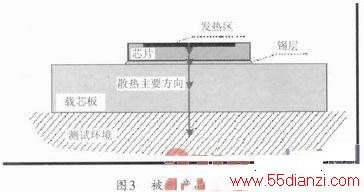

    产品截面如图3所示。从产品截面图中,标识的散热主要方向是从芯片发热区,经过上芯锡层,再通过框架载芯板/散热板,散发到测试环境中。c.JPG





www.55dianzi.com

    2.2 热阻测试预判断失效

    热阻测试前的预判断测试项目IF>50 A、IG>500 mA、VT1>4 V、VT<0.1 V发生失效,实际上并不是真实的热阻失效,而是产品开短路或漏电过大或测试设备不良导致的。所以,这一类失效,此时并不需要分析热阻,而是要分析测试设备是否有问题,产品是否开短路或漏电。

    2.3 热阻低于规范值

    真正的热阻测试失效有两种情况,一类是低于规范值、一类是高于规范值。热阻测试规范中设置下限,实际足为了防止混管,实际上,热阻越小越好,所以当热阻低于规范值时,只需要确认是否混管或误测,如果鄙不是,可以直接放宽规范下限或取消规范下限,将不良品复测即可。

    2.4 热阻测试高于规范值

    热阻高于规范值失效,目前,已知可能的原因有以下几种:

    ①上芯空洞超标、结合不良;

    ②锡层厚度偏厚、倾斜;

    ③芯片内阻大;

    ④测试规范上限设置过于严格;

    ⑤测试条件设置不合理;

    (1)空洞超标、结合不良

    空洞超标、结合不良会导致热阻偏大,是由于空气的导热系数远小于锡。空气在标准标准状态下的导热系数是0.0244 W/(m.k),而锡的导热系数是67 W/(m.k),相差近3000倍。所以空洞对热阻的影响是非常大的,远大于锡层偏厚或倾斜的影响。热阻分布如图4所示。



    (2)锡层厚度偏厚、倾斜

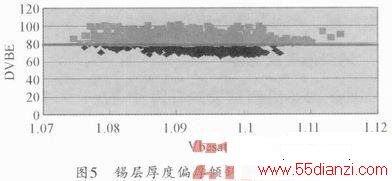

    锡层厚度偏厚或倾斜,增加了热传导的距离,一定程度上使产品温度上升较快,导致热阻偏大,但其影响远低于空洞或产品自身内阻增加造成的热阻偏大。热阻分布如图5所示。



    (3)芯片内阻偏大

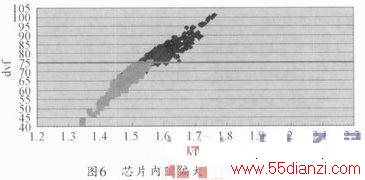

    当芯片内阻偏大时,产生的热量会明显增加,导致产品温度上升,热阻增加。热阻分布如图6所示。






www.55dianzi.com


    (4)测试规范上限设置过于严格
    如果热阻测试规范上限设置过于严格,热阻典型值基本全部集中在测试规范的上限附近,当芯片内阻稍偏大或锡层稍偏上限,或空洞稍偏大(但全部在控制规范内),热阻就会偏大超标。其热阻分布如图7所示。


    (5)测试条件设置不合适
    当热阻测试条件设置不合适时,例如:IM过于临界,产品出现一点波动时,热阻可能会出现“虚高”。通过调整IM参数,“虚高”的产品和正常产品,用调整后的程序测试,会得到基本一致的热阻值。数据如表3所示,其热阻分布如图8所示。



    (6)测试环境
    如果测试环境的温度较高,或散热能力差,会影响到产品的散热。所以当产品热阻测试失效时,首先要确认测试环境是否存正常的测试规范内,然后冉进行其他方面的进一步分析。
    (7)锡层厚度、倾斜度对热阻的影响程度

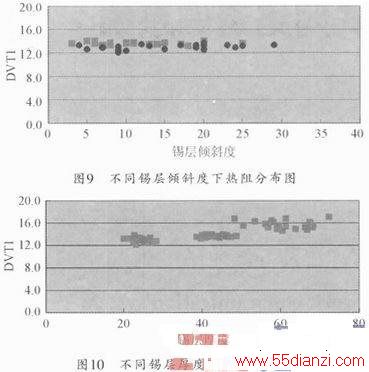

    取T0—220产品BT137—600调试不同的锡层,同时保证空洞一致,测试空洞是在0.2%~0.6%之间,然后一对一测试热阻。热阻测试值随锡层厚度增加而升高,但升高幅度很小,和锡层倾斜度(在40um以内)关系不大(见图9)。锡层厚度的影响如图10所示。

    3 结束语

    本文阐述了热阻的概念、测试原理、大效模式及对应的原因分析,同时将各类失效模式,利用SPC技术,转换成图表,更加清晰明了。
